Плата контроля заряда разряда BMS 4S, 40A , 16.8V

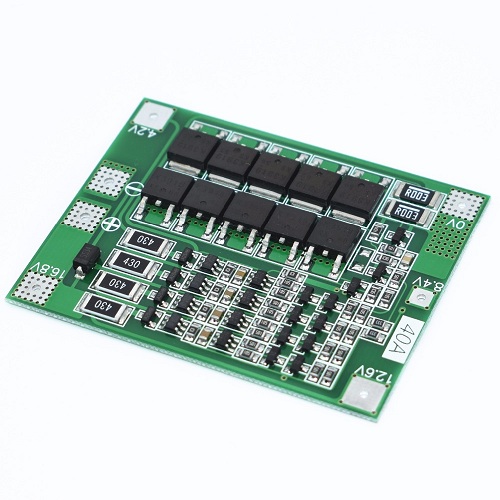

BMS контроллер 4S 40А состоит из восьми контроллеров/балансиров заряда/разряда BB3A L613 и десяти MOSFET транзисторов K3919.
BMS контроллер 4S используется для защиты от перегрузки, короткого замыкания и контроля заряда/разряда четырёх 1-ячеечных Li-ion/Li-Po типоразмера 18650 (других аналогичных по напряжению) аккумуляторов на 3,7 – 4,2 В. Практическое применение: перевод 16,8-вольтового шуруповерта на Li-ion аккумуляторы. Но, при таком использовании пуск шуруповерта должен быть плавным, потому что будет срабатывать защита платы.
BMS контроллер 4S 40А имеет контакты для подключения аккумуляторов и зарядки/нагрузки:

• Клеммы, обозначенные 0V, 4.2V, 8.4V, 12.6V, 16.8V, используются для подключения аккумуляторов;
• Клеммы, обозначенные «+» и «–», используются для подключения нагрузки.

Схема подключения BMS контроллера 4S 40А:

Перед подключением к BMS контроллеру аккумуляторы нужно зарядить на 100%. BMS контроллер 4S 40А рассчитан на нагрузку 40 А, но при нагрузке выше 20 А следует использовать радиатор. Зарядка сборки аккумуляторов должна проходить при напряжении 16,8 – 18,1 В и токе не менее 20 А. BMS контроллер 4S 40А имеет встроенный балансир, максимальный ток балансировки – 100 мА.
Плата оснащена защитой от перезаряда 4,18 – 4,22 В, защитой от переразряда 3 В, защитой от перегрузки по току, защитой от короткого замыкания.

Характеристики:

модель: 4S 40А;
восемь контроллеров заряда/разряда: BB3A L613;
десять MOSFET транзисторов: K3919;
количество подключаемых аккумуляторов: 4;
типы поддерживаемых аккумуляторов: Li-ion, Li-Po;
рабочее напряжение поддерживаемых аккумуляторов: 3,7 – 4,2 В;
выходное напряжение сборки аккумуляторов: 16,8 –18 В;
максимальная нагрузка: 40 А;
защита от перезаряда: 4,18 – 4,22 В;
защита от переразряда: 3 В;
защита: от перегрузки по току, от короткого замыкания;
балансировка: есть;
ток балансировки: 100 мА;
