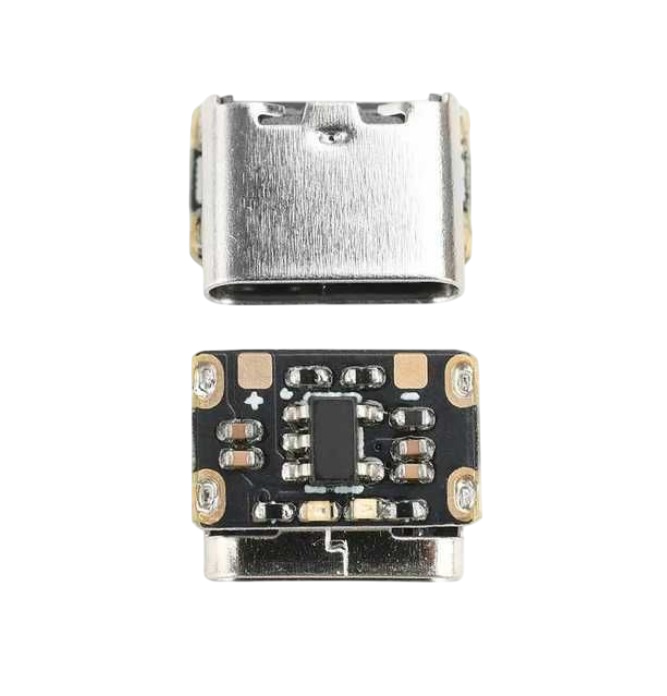

Ультракомпактная плата заряда для Li-Ion LP4054 Type-C

Артикул: 16390

47 руб.

(Включено НДС 5%)

Наличие: 10 шт

шт

Купить

Ультракомпактная плата заряда для литиевых аккумуляторов 3.7В — идеальна для ограниченного пространства

Этот зарядный модуль представляет собой миниатюрное, но полнофункциональное решение для безопасной зарядки одиночных литий-ионных (Li-Ion) и литий-полимерных (Li-Pol) аккумуляторов с номинальным напряжением 3.7В. Его сверхмалые габариты позволяют легко встроить плату в самые компактные устройства, такие как умные носимые гаджеты, мини-дроны, IoT-датчики, электронные отпугиватели и многое другое.

Плата обеспечивает надежный и безопасный заряд по алгоритму постоянного тока и постоянного напряжения (CC/CV) с функцией терморегуляции, что гарантирует максимальную скорость заряда без перегрева.

Характеристики:

Тип аккумулятора	Одиночный Li-Ion / Li-Polymer (3.7В)
Напряжение заряда	4.2 В (±1% точность)
Максимальный ток заряда	600 мА
Метод заряда	CC/CV (постоянный ток / постоянное напряжение)
Терморегуляция	Да (для предотвращения перегрева)
Порог автоматической перезарядки	~2.8 В (запускает заряд при падении напряжения)
Функция мониторинга	Выход для контроля зарядного тока
Ключевое преимущество	Сверхкомпактные размеры
Подключение	Прямое подключение к клеммам аккумулятора

Условия тестирования: Температура окружающей среды 25°C, Входное напряжение 5В, если не указано иное.

Символ	Параметр	Условия	Мин.	Тип.	Макс.	Ед. изм.
VIN	Допустимый диапазон входного напряжения		4.5	5	6	В
IIN	Потребляемый ток	Режим заряда, RPROG = 10К		250		мкА
		Режим ожидания (завершён заряд)		50		мкА
VFLOAT	Стабилизированное выходное напряжение	0℃ ≤ TA ≤ 85℃, IBAT = 40мA	4.158	4.2	4.242	В
IBAT	Ток на выводе BAT (зарядный ток)	RPROG = 10К	80	100	120	мА
		RPROG = 2К		500		мА
		Режим ожидания, VBAT = 4.2В		±1		мкА
VTRKL	Порог напряжения для режима трекле-заряда	RPROG = 10К, VBAT растет		2.9		В
ITRKL	Ток трекле-заряда	VBAT < VTRKL, RPROG = 10К		35		мА
ITERM	Порог тока завершения заряда			10		% от IBAT
VUV	Порог блокировки при пониженном VIN			3.8		В
VRECHG	Порог напряжения для начала перезаряда	VFLOAT - VRECHG		150		мВ

Абсолютные максимальные допустимые значения (Absolute Maximum Ratings)

Вход (VIN) относительно земли (GND): от -0.3В до +8В
Вывод BAT (аккумулятор) относительно земли: от -5В до +6В
Вход (VIN) относительно вывода BAT: 9.5В
Другие выводы относительно земли: от -0.3В до +6В
Продолжительность короткого замыкания на BAT: постоянная
Максимальная температура перехода: 125°C
Рабочий диапазон температур перехода: от -20°C до 85°C
Максимальная температура пайки (выводы, 10 сек): 260°C

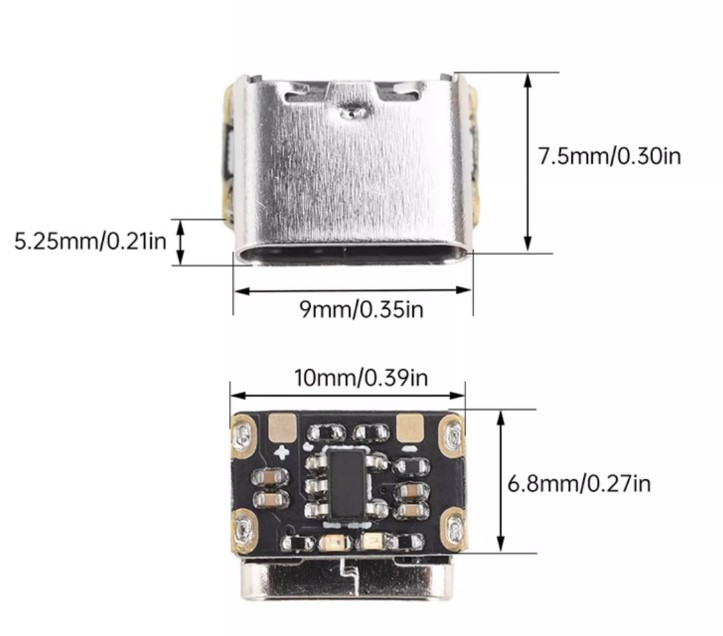

Размеры:
