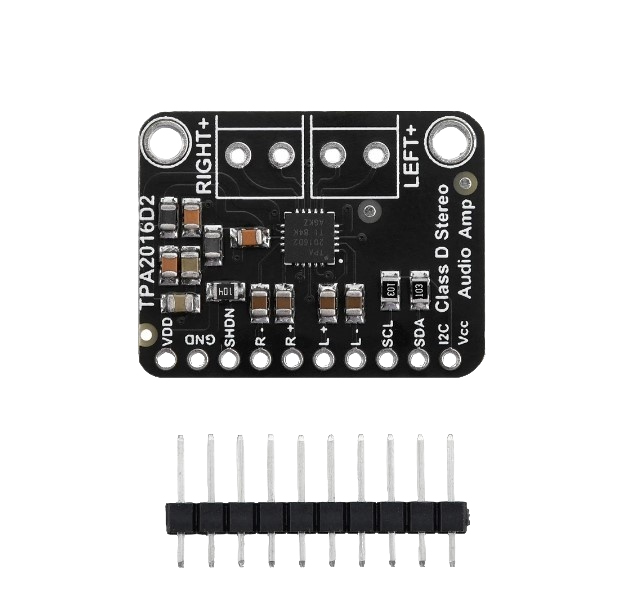

Стерео усилитель D-класса 2x2.8Вт на TPA2016 (AGC, I2C)

Мощный мини-усилитель с AGC и управлением по I2C. Он способен выдавать 2 × 2.8 Вт на канал при нагрузке 4 Ом (на уровне 10% THD) и оснащён интерфейсом управления I2C, а также системой автоматической регулировки усиления (AGC). Если вы не хотите использовать I2C для управления, усилитель по умолчанию запускается с коэффициентом усиления 6 дБ и настроенным AGC, подходящим для большинства музыкальных композиций. Однако мы настоятельно рекомендуем использовать его с микроконтроллером для настройки, так как усилитель очень мощный. Настройки не сохраняются в микросхеме, поэтому при каждом включении питания вам потребуется заново настраивать параметры усиления и AGC.

Технические характеристики:

• Выходная мощность:

  • 2.8 Вт при нагрузке 4 Ом (на уровне 10% THD)

  • 1.7 Вт при нагрузке 8 Ом (на уровне 10% THD)

• Напряжение питания: 5 В

• PSRR (коэффициент подавления пульсаций питания): 80 дБ

• Время запуска: 5 мс

• Выходной фильтр: не требуется при длине проводов менее 2–4 дюймов (≈5–10 см)

• Интерфейс I2C: предназначен для настройки коэффициента усиления, параметров AGC и других конфигураций

• Диапазон усиления: от –28 дБ до +30 дБ (выбирается программно)

• Низкое потребление тока:

  • в режиме ожидания (ток покоя): 3.5 мА

  • в режиме отключения (Shutdown): 0.2 мкА

• Размеры: ~28 х 21 мм.

Благодаря тому, что это усилитель класса D, его эффективность очень высока (89% при выдаче 1.5 Вт на нагрузку 8 Ом), что делает его отличным выбором для портативных устройств и проектов с батарейным питанием. Он оснащён встроенной тепловой защитой и защитой от перегрузки по току, однако мы почти не замечали его нагрева. Эта плата является популярной альтернативой базовому усилителю LM386!

Входы усилителя проходят через конденсаторы ёмкостью 1.0 мкФ, и они выполнены полностью дифференциальными. Если у вас нет дифференциального выхода, просто подключите R- и L- к земле. Выходы — мостовые (BTL) — это означает, что они подключаются напрямую к нагрузке, а не к земле. На выходе присутствует ШИМ-сигнал с частотой около 300 кГц, который затем "усредняется" катушкой динамика — высокочастотные составляющие не слышны. Всё это означает, что выход нельзя подключать к другому усилителю; он предназначен для непосредственного управления динамиком.
