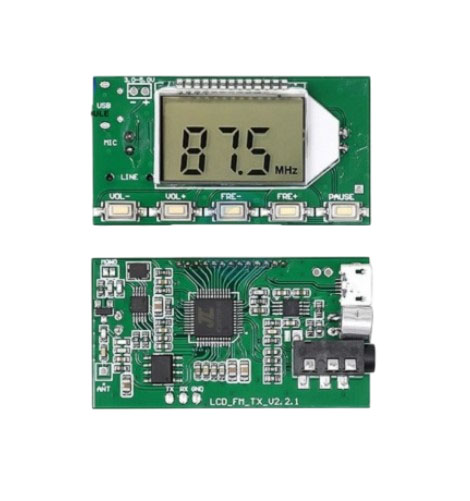

Модуль FM-передатчика с микрофоном V2.2.1

Компактный FM-передатчик предназначен для передачи звука со встроенного микрофона или линейного входа с возможностью приема в FM диапазоне на обычные приемники, телефоны с FM тюнером и автомагнитолами.

Технические характеристики:

Выходная мощность (мВт): 100
Частотный диапазон: 50 Гц-18 кГц
Частота передачи:
Диапазон радио 87,0 МГц до 108,0 МГц или 76,0 МГц до 108,0 МГц
Шаг регулировки частоты: 0,1 МГц/время (короткое нажатие кнопки), 1,0 МГц/время (длинное нажатие кнопки)
Режим модуляции: Стандартный FM
Звуковой канал: линейный/USB канал (стерео), микрофон канал (моно)
Эквивалентный шум: 30 дБ
Напряжение питания (В): 3.0 - 5.0
Рабочий ток: 35 мА
Рекомендуемая передающая антенна: 75 см
Расстояние передачи: модуль передачи FM соединен со стандартной антенной 75 см, PL-660 desheng используется для радио, и измеренный радиус покрытия составляет 100 метров на открытой местности.
Примечание: расстояние передачи дано справочно и может отличается из-за различных условий использования
Размер платы (мм): 48×26

Питание:

Соответствующие порты на модуле-, + соответственно подключены к отрицательным и положительным клеммам источника питания (батареи). Рекомендуется использовать батареи или другие стабилизированные источники питания.
Не используйте импульсный источник питания без фильтра (например, мобильный телефон, зарядное устройство и другие низшие импульсные источники питания), в противном случае помехи, генерируемые источником питания, повлияют на нормальную работу модуля. Нормальное рабочее напряжение данного модуля составляет 3,0-5,0 В, а питающее напряжение не должно превышать этого диапазона.

Кнопки:

Громкость +/- : Нажмите Громкость +/ - однократно или удерживайте
Частота +/-завершение вызова: короткое нажатие +/-0,1 МГц, нажмите и удерживайте кнопку непрерывно +/ -1 МГц
Отключение звука: Нажмите, чтобы переключиться на отключение звука/отключение звука

Антенна:

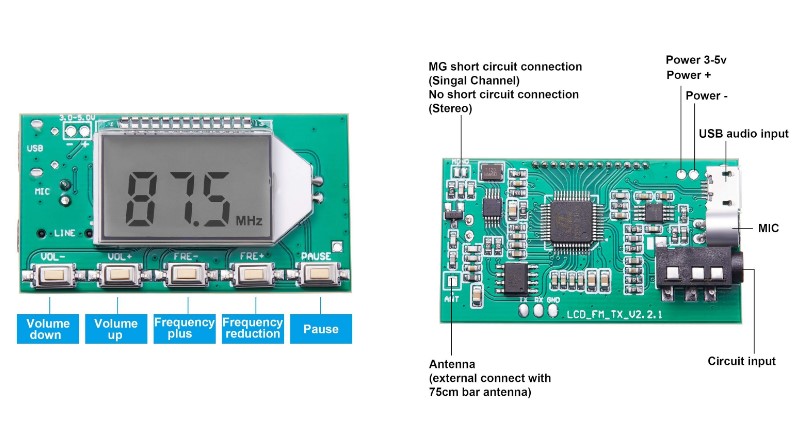

Порт ANT используется для подключения fm-антенны. Чтобы лучше передавать FM сигналы, рекомендуется подключить антенну длиной 75 см.

USB аудио соединение:

Если вам нужна функция USB аудио трансляции этого модуля, вам также нужно подключить usb-кабель к компьютеру. Usb-порт совместим с обычными мобильными телефонами, поэтому вы можете использовать usb-кабель мобильного телефона для подключения модуля и компьютера. Так как компьютер USB имеет выход 5 В, порт USB может быть непосредственно использован для питания модуля при подключении компьютера к USB. После подключения компьютера USB модуль автоматически войдет в режим аудио трансляции ПК, ЖК-экран будет отображать ПК, компьютер автоматически установит драйвер, И модуль с именем «CD002» устройство звуковой карты, включите и включите аудиоустройство «CD002» в настройках звука компьютера. Аудиосистема компьютера может передаваться в режиме FM через этот модуль, а аудиосистема компьютера, передаваемая этим модулем, может быть услышана, когда соседняя радиочастота регулируется на ту же частоту.

Линейный аудио соединение:

Если вам нужна линия (линейный вход) канал этот модуль как источник звука для передачи, просто подключите один конец аудио кабеля в 3,5 мм аудиоразъем данного модуля, И подключите другой конец к вашему аудио оборудованию (например, разъем для наушников на мобильный телефон). В это время модуль автоматически переключается на линейный канал в качестве источника аудио fm-передачи. До тех пор, пока соседнее fm-радио настроено на ту же частоту, что и этот модуль, вы можете услышать звук на мобильный телефон.

Беспроводной микрофон FM:

Если вам нужен микрофон этого модуля в качестве источника звука для передачи, просто отсоедините аудио кабель и usb-линию (то есть, Line  и USB не подключены), И модуль будет автоматически передавать на микрофонный канал в качестве fm-передающего источника звука. Модуль поставляется с высокочувствительным электретным микрофоном, который может быть применен для беспроводного микрофона, мониторинга матери и ребенка и т.д. При использовании этого модуля, обратите внимание, чтобы настроить громкость излучения для достижения наилучшего эффекта сбора звука.

Контроль последовательного порта:

Модуль предназначен для контроля последовательного порта TTL, последовательный порт TTL для связи с модулем должен подключаться к модулю UART_RX, UART_TX и GND, можно использовать внешний MCU (микрокомпьютер с одним чипом) или последовательный порт компьютера, чтобы отправить инструкции для управления соответствующими функциями модуля. Примечание: Поскольку уровень последовательного порта компьютера не является уровнем TTL, необходимо подключить компьютер для связи с уровнем RS323 к электрическому плоскому монтажному устройству TTL или использовать последовательный модуль USB-TTL для связи с этим модулем.
Пользовательские настройки:

Светодиодный режим с подсветкой:

Когда питание выключено, нажмите кнопку «вверх» в течение длительного времени, и кнопка «Радио» будет выключена, чтобы начать работу. B1 означает, что подсветка постоянно горит, B0 означает, что подсветка выключена в течение 20 секунд, и настройка начинает действовать после перезапуска. (Заводская настройка по умолчанию-это задержка 20 секунд).

Включение/отключение частоты вещания:

Когда питание выключено, удерживайте VOL + и VOL- для включения и запуска. ЖК-дисплей C1 показывает, что вещание включено. C0 означает, что полоса частот вещания выключена.
(Заводская настройка по умолчанию заключается в выключении радиочастоты вещания).

Настройка режима стерео/моно:

Распаенное соединение M и G на задней части модуля. Запаяйте M и G - для моно, распаяйте - для стерео. (По-умолчанию для передачи стерео).
