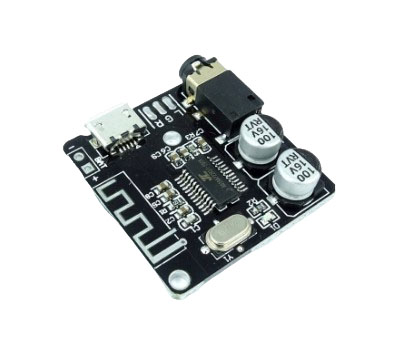

Bluetooth 4.1 аудиоприемник VHM-314 (micro USB)

Bluetooth 4.1 аудиоприемник VHM-314 предназначен для передачи звукового сигнала по беспроводному протоколу Bluetooth. Модуль может питаться как от источника постоянного тока на 5В microUSB, так и от Li-Ion аккумулятора напряжением от 3.7 до 5В.

Звуковой выход организован через разъем 3,5 мм «Jack». Так же на плате расположены три контактные площадки, обозначенные как «L», «G» и «R» к которым можно припаять провода для снятия выходного сигнала.

При включении модуля синий светодиод в режиме поиска начинает мигать два раза в секунду. При успешном соединении, светодиод горит постоянно. В режиме приема звукового сигнала светодиод мигает раз в секунду. Подключение и отключение модуля сопровождается звуковыми сигналами, оповещающими пользователя об изменении режима работы.

Характеристики модуля VHM-314:

Напряжение питания: 3,7 – 5 В

Соотношение сигнал/шум: 90 дБ

Версия bluetooth: 4.1

Поддерживаемые протоколы: A2DP, AVCTP, AVDTP, HFP

Расстояние соединения: до - 12 м

Размер: 3.5 × 3.3 × 1.6 мм
