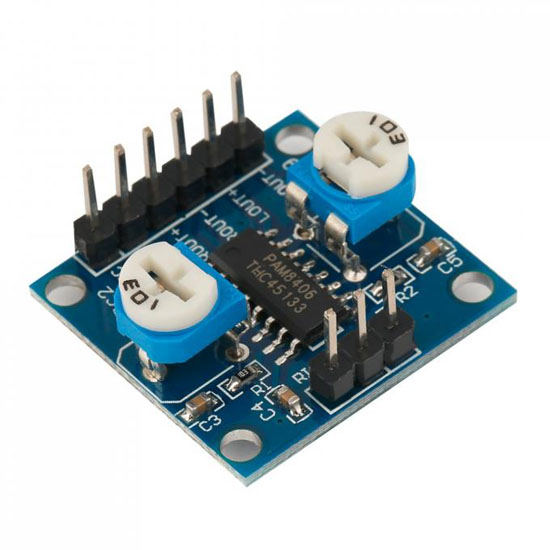

Стерео усилитель AB-класса 2x5Вт на PAM8406

Артикул: 3581
Стерео усилитель AB-класса 2x5Вт на PAM8406
(0)
8 руб.
Подписаться

Двухканальный звуковой усилитель AB-класса на микросхеме PAM8406. Выходная мощность - 2x 5Вт при нагрузке 2 Ом, или 2x 3Вт при нагрузке 4 Ом.

 На плате имеется два переменных резистора для раздельного регулирования громкости каждого канала. Особенностью чипа PAM8406 является возможность работы как в AB-классе, так и в классе D. Для перевода усилителя на класс D необходимо отсоединить вывод 9 от минуса питания и подключить его к плюсу.

Характеристики:

Выходная мощность  2x 5Вт
Рабочее напряжение  2.5...5.5В
Сопротивление нагрузки  2-8 Ом
Класс усиления  AB
КПД  до 90%
Размер платы  23х24х11 мм

Защита от КЗ

Защита от перегрева

 Схема подключения модуля PAM8406:
