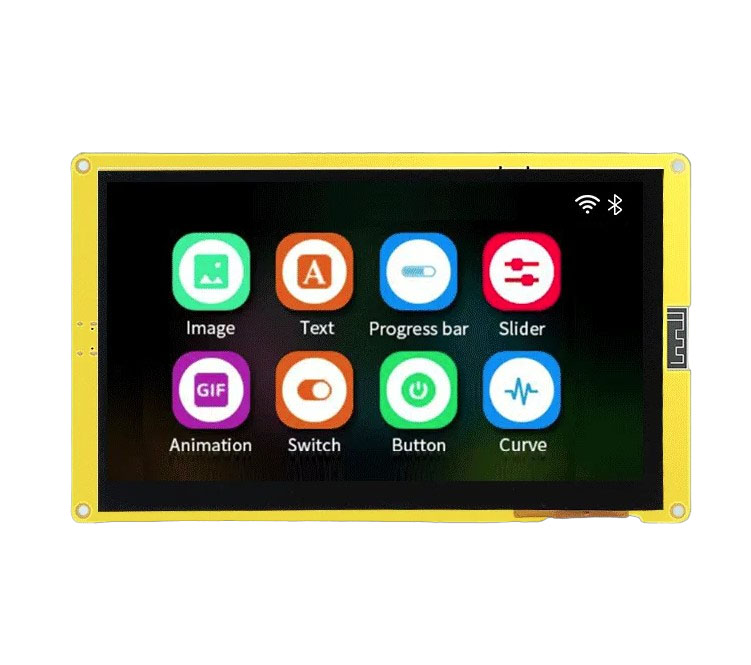

Модуль ESP32-8048S070C с TFT-дисплеем 7" 800х480, ёмкостный сенсор
Артикул: 13605
Плата LVGL ESP32-8048S070C с TFT-дисплеем 7" 800х480, Wi-Fi / Bluetooth (ESP32-S3-WROOM-1) 16M flrsh/
Функции
- Двухъядерный 32-битный микропроцессор ESP32-S3 Xtensa LX7, тактовая частота до 240 МГц, ROM 384 КБ, SRAM 512 КБ. Wi-Fi 2,4 ГГц и Bluetooth 5
- FLASH: 16 МБ
- PSRAM: 8 МБ
- Слот для карты Micro-SD (SPI)
- 7-дюймовый TFT-дисплей 800x480 — EK9716 (параллельный интерфейс RGB-565)
- Емкостная сенсорная панель — GT911 (i2C — 0x5D или 0x14)
- Аудиоусилитель MAX98357 (i2s) Динамик
- 1 USB-C к последовательному порту 0 (CH340C)
- I2C/SPI/GPIO
- Кнопки load и reset
- Размер: 181,0 мм х 108,0 мм
- Разъем P1 (4 контакта) (UART): Gnd, Rx, Tx, +5 В
- Разъем P2 (4 контакта) (SPI): IO13, IO12, IO11, IO19
- Разъем P3 (4 контакта) (USB/UART): IO20, IO19, IO18, IO17
- Разъем P4 (4 контакта): IO18, IO17, +3,3 В, земля
- Разъем P5 (4 контакта): IO18, IO17, +3,3 В, земля
- Разъем P6 (2 контакта) Динамик: (+) (-)
Pins
| Pin | Usage |
|---|---|
| GPIO 0 | BOOT_BTN / I2S_BCLK (v1.1) |
| GPIO 1 | LCD_G5 |
| GPIO 2 | TFT_BL |
| GPIO 3 | LCD_G2 |
| GPIO 4 | LCD_B4 |
| GPIO 5 | LCD_B3 |
| GPIO 6 | LCD_B2 |
| GPIO 7 | LCD_B1 |
| GPIO 8 | LCD_G3 |
| GPIO 9 | LCD_G0 |
| GPIO 10 | SD_CS |
| GPIO 11 | SD_MOSI |
| GPIO 12 | SD_SCK |
| GPIO 13 | SD_MISO |
| GPIO 14 | LCD_R0 |
| GPIO 15 | LCD_B0 |
| GPIO 16 | LCD_G4 |
| GPIO 17 | I2S_DIN |
| GPIO 18 | CTP_INT* / I2S_LRCLK |
| GPIO 19 | CTP_SDA / I2S_BCLK (v1.0) |
| GPIO 20 | CTP_SCL |
| GPIO 21 | LCD_R1 |
| GPIO 33 | NA |
| GPIO 34 | NA |
| GPIO 35 | NC / NA |
| GPIO 36 | NC / NA |
| GPIO 37 | NC / NA |
| GPIO 38 | CTP_RST |
| GPIO 39 | LCD_HSYNC |
| GPIO 40 | LCD_VSYNC |
| GPIO 41 | LCD_DE |
| GPIO 42 | LCD_PCLK |
| GPIO 43 | U0TXD |
| GPIO 44 | U0RXD |
| GPIO 45 | LCD_R4 |
| GPIO 46 | LCD_G1 |
| GPIO 47 | LCD_R2 |
| GPIO 48 | LCD_R3 |
