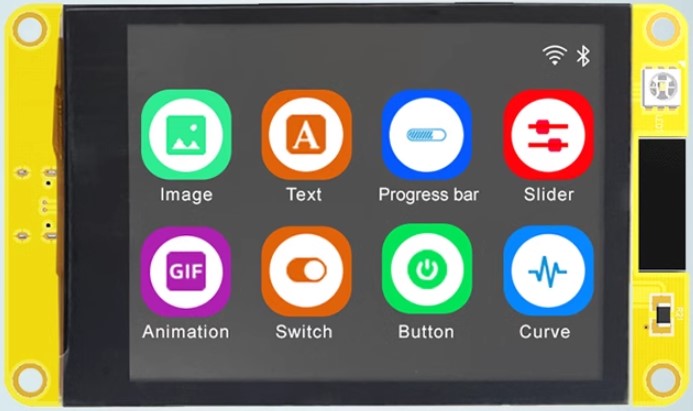

Модуль ESP32-3248S035C с TFT-дисплеем 3.5" 320x480, ёмкостной сенсор
Артикул: 13964
Плата LVGL ESP32-3248S035C с TFT-дисплеем 3.5" 320x480, Wi-Fi / Bluetooth (ESP-WROOM-32)
Features
- ESP32
- FLASH: 4MB* (*Up to 16MB with hardware mod)
- PSRAM: NO* (*Up to 8MB with hardware mod - See Hardware Mod section below…)
- Micro-SD card slot (SPI)
- 3.5-inch 480x320 TFT display - ST7796 (SPI)
- Touch panel options:
- ESP32-3248S035R - Resistive touch panel - XPT2046 (SPI)
- ESP32-3248S035C - Capacitive touch panel - GT911 (i2C - 0x5D or 0x14)
- 1 RGB led
- 1 USB-Micro to Serial 0 (CH340C)
- Boot and reset buttons
- Power Supply: 5V / 1A
- Header P3 : GND - GPIO 35 - GPIO 22 - GPIO 21
- Header CN1 : GND - NC (or GPIO 22 on some boards) - GPIO 21 - V3.3
- Header power : VIN - TX - RX - GND
Pins
| ESP Pin | GPIO | Description |
|---|---|---|
| 1 | GND | Ground |
| 2 | VCC | +3V3 |
| 3 | EN | RST / TFT_RST (Reset / LCD) |
| 4 | GPIO36 | SENSOR_VP / RTP_IRQ (Res. Touchscreen) |
| 5 | GPIO39 | SENSOR_VN |
| 6 | GPIO34 | ADC |
| 7 | GPIO35 | Header P3 Pin 3 |
| 8 | GPIO32 | CTP_SCL (Cap. Touchscreen) |
| 9 | GPIO33 | CTP_SDA (Cap. Touchscreen) / RTP_CS (Res. Touchscreen) |
| 10 | GPIO25 | CTP_RST (Cap. Touchscreen) |
| 11 | GPIO26 | AUDIO IN- |
| 12 | GPIO27 | TFT_BL (TFT) |
| 13 | GPIO14 | TFT_SCK (TFT) / RTP_CLK (Res. Touchscreen) |
| 14 | GPIO12 | TFT_SDO (TFT) / RTP_OUT (Res. Touchscreen) |
| 15 | GND | Ground |
| 16 | GPIO13 | TFT_SDI (TFT) / RTP_DIN (Res. Touchscreen) |
| 17 | SHD/SD2 | HOLD (SPI Flash / PSRAM*) |
| 18 | SWP/SD3 | WP (SPI Flash / PSRAM*) |
| 19 | SCS/CMD | CS (SPI Flash) |
| 20 | SCK/CLK | SCK (SPI Flash) |
| 21 | SDO/SD0 | SO (SPI Flash / PSRAM*) |
| 22 | SDI/SD1 | SI (SPI Flash / PSRAM*) |
| 23 | GPIO15 | TFT_CS (TFT) |
| 24 | GPIO02 | TFT_RS (TFT) |
| 25 | GPIO0 | BOOT_SW |
| 26 | GPIO04 | LED_RGB |
| 27 | GPIO16 | LED_RGB (PSRAM_CS*) |
| 28 | GPIO17 | LED_RGB (PSRAM_SCK*) |
| 29 | GPIO05 | TF_CS (SD Card) |
| 30 | GPIO18 | TF_CLK (SD Card) |
| 31 | GPIO19 | MCU_MISO (SD Card) |
| 32 | NC | NA |
| 33 | GPIO21 | CTP_INT* (Cap. Touchscreen) / Headers: P3 Pin 1, CN1 Pin 2 |
| 34 | RXD0 | RXD2 Header P1 Pin 3 |
| 35 | TXD0 | TXD2 Header P1 Pin 2 |
| 36 | GPIO22 | Header P3 Pin 2 (also Header CN1 Pin 3 on some boards) |
| 37 | GPIO23 | MCU_MOSI (SD Card) |
| 38 | GND | Ground |
| 39 | GND | Ground |
Соответствие выводов GPIO ESP32 выводам компонентов на плате
Для начала приведу здесь таблички соответствия распаянных выводов GPIO ESP32 пинам элементов на плате. Разумеется все это можно узнать и по схеме, но в таблице выглядит более наглядно.
Фоторезистор
| Фоторезистор | R21 |
| GPIO | 34 |
Аудиоусилитель
| Аудиоусилитель 8002D | U5 (IN+) |
| GPIO | 26 |
RGB светодиод
| Цвет | Красный | Зеленый | Синий |
| GPIO | 4 | 16 | 17 |
Дополнительная SPI Flash память
В версиях платы с емкостным сенсорным экраном она не распаяна, но посадочное место на плате имеется.
| 25Q32JVSlQ | HOLD | WP | CLC | DI | DO | CS |
| GPIO обозначение | SD2 | SD3 | CLK | SD1 | SD0 | CMD |
| GPIO | 9 | 10 | 6 | 8 | 7 | 11 |
Дисплей
| LCD SPI | LED | RST | DC(RS) | SCLK | MOSI | MISO | CS |
| GPIO | 27 | EN(-1) | 2 | 14 | 13 | 12 | 15 |
Сенсорная панель
Плата существует в 2 модификациях с резистивной и емкостной сенсорными панелями. Резистивная работает по SPI интерфейсу, а емкостная по I2C.
| Резистивная SPI | INT(IRQ) | SCLK | MOSI | MISO | CS |
| GPIO | 36 | 14 | 13 | 12 | 33 |
| Емкостная I2C | INT(IRQ) | SCL | SDA | RST |
| GPIO | 21 | 32 | 33 | 25 |
Разъемы
| P3 | GND | GPIO35 | GPIO22 | GPIO21 |
| CN1 | GND | GPIO21 | GPIO22 | 3V3 |
| P1 | VIN | TX | RX | GND |
Разъем P4 предназначен для подключения динамика к монофоническому усилителю 8002D/
| P4 | VO1 | VO2 |
