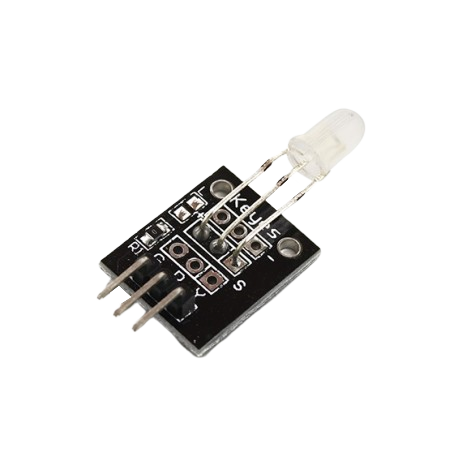

Модуль с 2-х цветным светодиодом KY-029 (красно-зеленый 3 мм)

Применяется для индикации режима работы прибора, показа фаз протекания контролируемого процесса. Плата модуля KY-029 позволяет закрепить 2-цветный светодиод на передней панели прибора. В корпусе светодиода находятся два полупроводника. Один дает зеленое свечение другой красное. Применение двухцветного светодиода позволяет экономить площадь передней панели прибора. Теперь не надо следить какой светится индикатор, первый или второй. Есть один индикатор, а информацией является цвет свечения. Всего красно-зеленый светодиод имеет четыре состояния для передачи информации: красное свечение, зеленое, оранжевое и выключен. Оранжевое свечение будет при одновременном включении красного и зеленого полупроводников. Здесь открывается широкий простор для творчества конструктора и дизайнера. Например, зеленый свет – прибор готов к работе, красный – ожидание.
Характеристики KY-029
Ток питания каждого полупроводника 10 мА
Напряжение, В
            на красном 1,5
            на зеленом 2
Главный параметр питания – ток. При использовании KY-029 от специалиста требуется собрать цепи питания, обеспечивающие номинальные токи. Приводимые нами значения падения напряжения на светодиоде весьма условны, так как производитель устанавливает в модуль 2-цветного светодиода разные типы светодиодов. При работе происходит нагрев светодиода и падение напряжения меняется, особенно при одновременном включении двух цветов.
