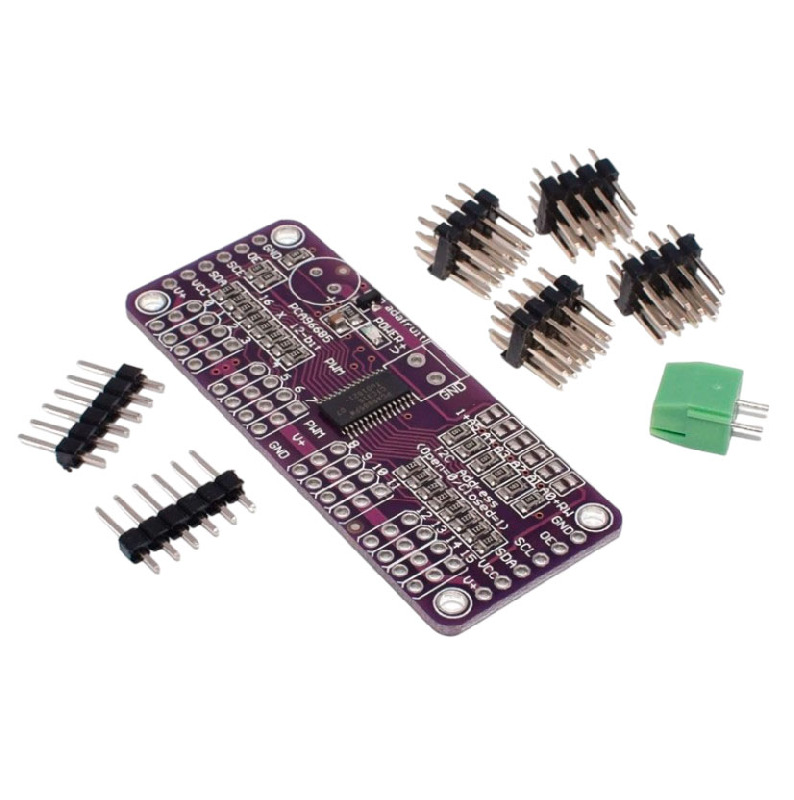

ШИМ контроллер PCA9685 16 каналов (нераспаянный)

Модуль 16-канального 12-разрядного ШИМ контроллера, на микросхеме PCA9685, управляемого по I2C.

Это не распаянная версия модуля - на плате установлен сам контроллер и SMD элементы, но не распаяны штыревые соединители, и клеммы (однако они идут в комплекте). Эта версия модуля подойдет тем, кому важны габариты, например для встраивания контроллера в устройства.

Модуль управляется всего 2 GPIO Arduino, при этом, на одном ШИМ канале можно подключить до 62 конечных модулей, что в итоге дает до 992 подключаемых модулей, например сервоприводов.

Характеристики:

Напряжение питания: 2,3-5,5 В

Предельное потребление: 12 мА

Потребление в спящем режиме: 1 мА

Напряжение питания нагрузки: до 6 В

Ток питания одной нагрузки: 25 мА

Суммарное потребление всех нагрузок: 400 мА

Частота ШИМ: 40–1000 Гц

Количество подключаемых нагрузок: 16

Размер: 66 х 25 мм

Подключение:

GND - земля

OE(OutputEnable) – включение выходов, активный уровень низкий

SCL - сигнал тактирования интерфейса I2C

SDA - данные интерфейса I2C

VCC - питание модуля

V+ - питание нагрузки.
