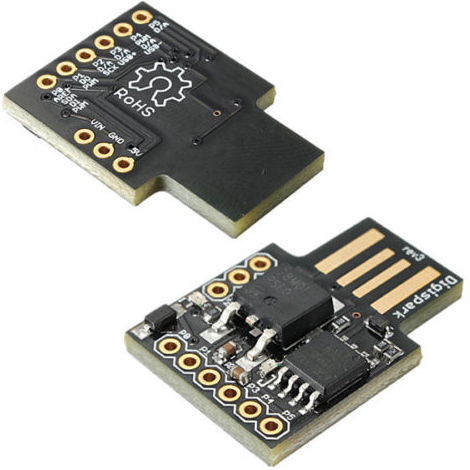

Плата разработчика USB на ATTINY85 Digispark Kickstarter

Плата разработчика USB на ATTINY85 Digispark Kickstarter.

Характеристики:

• -Поддержка Arduino IDE 1.0 и более поздних (OS X, Windows и Linux)
• -Питание от USB или внешнего источника - 5 В или 7-35 V (автоматический выбор)
• -Регулятор на 5В 500мА
• -Встроенный USB
• -6 портов ввода / вывода (2 используются для USB, только если ваша программа активно общается по USB, в противном случае вы можете использовать все 6, даже если вы программируете с помощью USB)
• -8KB флэш-памяти (около 6КБ с загрузчиком)
• -I²C и SPI интерфейс
• -PWM на 3 вывода (больше ШИМ выходов можно обеспечить программным способом)
• -сделан на базе ATtiny85-20SU микроконтроллера

Описание Выводов:

• -Все выводы могут быть использованы в качестве цифровых входов/выходов
• -Pin 0 → I2C SDA, PWM (LED on Model B)
• -Pin 1 → PWM (LED on Model A)
• -Pin 2 → I2C SCK, Analog
• -Pin 3 → Аналоговый вход (Занят контактом USB+, в случае использования USD)
• -Pin 4 → PWM (Занят контактом USB-, в случае использования USD)
• -Pin 5 → Аналоговый вход

В Digispark поддерживает всех функций, доступные в IDE исключением является серийный монитор и запись загрузчика.

Особенности как записать скетч:
После того как вы настроили среду, можно приступить к загрузке примера скетча в контроллер.
Для этого необходимо отключить микроконтроллер Digispark от компьютера,
после чего нажать "взгрузить" и в консоли появится информация, что у Вас есть 60 секунд, что бы подключить вам Digispark.
После того как вы подключите Digispark к USB, скетч начнет загружаться.
