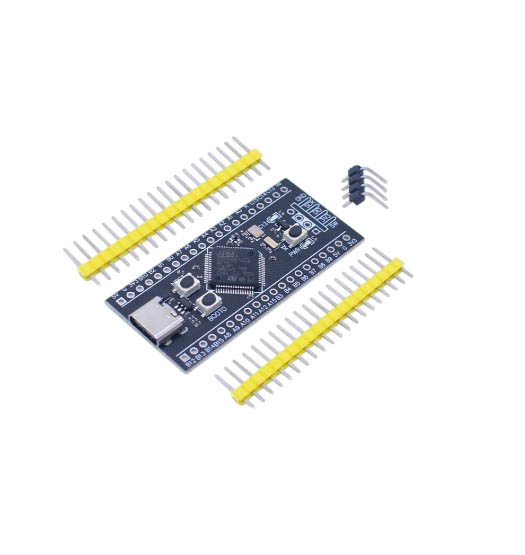

Плата разработчика на STM32F401RCT6 (Type-C)

STM32F401RCT6– это мощный микроконтроллер на базе ядра Cortex-M4F, предназначенный для широкого спектра задач. Он оснащен модулем аппаратной обработки чисел с плавающей точкой, что значительно ускоряет вычисления.

Работает на частоте 84 МГц и имеет 64 КБ ОЗУ и 256 КБ флеш-памяти для хранения программ и данных. Поддерживает различные интерфейсы, включая UART, SPI, I2C, I2S, USB, SWD, SDIO, а также таймеры, АЦП и RTC.

Встроенный контроллер DMA позволяет оптимизировать передачу данных между периферией и памятью, разгружая процессор. Сзади  сделана площадка под память SPI-Flash W25QXX с конденсатором по питанию.

Внимание! Для прошивки/отладки используйте ST-Link v2 (или аналог). Подключение 5В датчиков напрямую опасно для микроконтроллера! Необходим преобразователь логических уровней.

Основные характеристики:

Частота: до 84 МГц
Количество выводов: 36 (без VSS, VDD)
ПЗУ: 256 кБ
ОЗУ: 64 кБ
Таймеры: 11 таймеров + RTC
Возможность подключения:
USART (3x до 12.5 Мб/с)
SPI (5x до 50 Мб/с)
I²C (3x до 1 Мб/с)
SDIO (3x до 1 Мб/с)
USB 2.0 OTG (1x)
I²S (2x до 32 бит/192 кГц дуплексный)
I²S (3x до 32 бит/192 кГц односторонний)
АЦП: 12-бит 2.4 MSPS
Техпроцесс: 90 нм
Тип разъема: USB Type-C
Размеры платы: 52.81 x 20.78 x 1.6 мм
