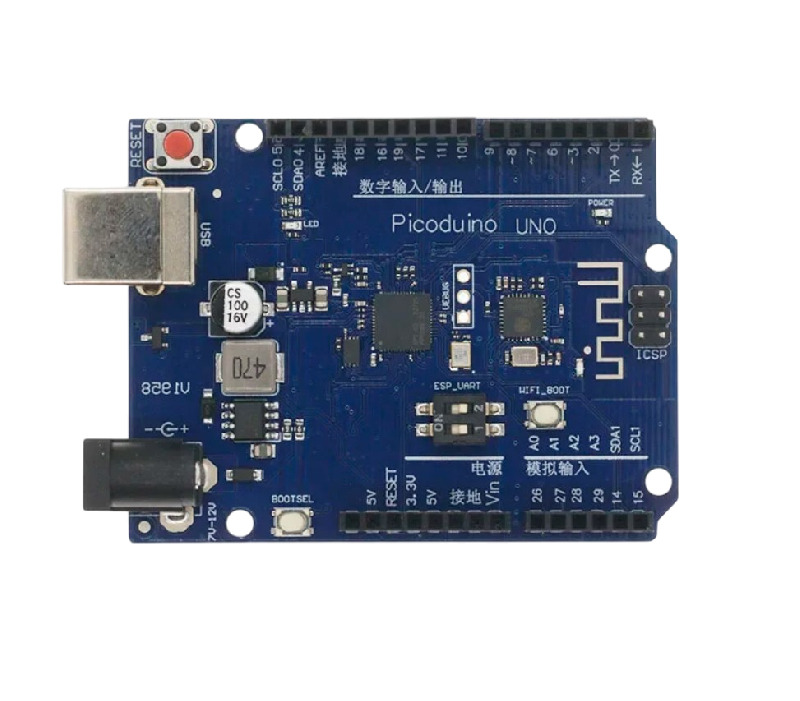

Плата разработчика Picoduino UNO на RP2040

Picoduino UNO — это электронная плата для разработки и прототипирования, построенная на базе современного микроконтроллера Raspberry Pi RP2040. Ключевой особенностью данной платы является совместимость с форм-фактором и распиновкой классической Arduino UNO, что позволяет использовать её с огромным количеством существующих шилдов (плат расширения) и учебных материалов, предназначенных для Arduino, но с значительно возросшей производительностью.

Характеристики:

Микроконтроллер: Raspberry Pi RP2040

Архитектура: Два ядра ARM Cortex-M0+

Тактовая частота: 133 МГц (стандартная, с возможностью разгона)

Оперативная память (SRAM): 264 КБ

Флеш-память программы: 16 МБ (внешняя SPI Flash)

Полная совместимость с распиновкой и форм-фактором Arduino UNO

Поддержка шилдов и плат расширения для Arduino UNO

Стандартные разъемы типа "motherboard pin headers"

Цифровые GPIO: 20 контактов (включая 6 ШИМ-каналов)

Аналоговые входы: 6 каналов, 12-бит АЦП

Напряжение питания: 5 В через USB или внешний источник

Рабочее напряжение логики: 3.3 В

Потребление: ~20 мА в активном режиме

Внутренняя SRAM: 264 КБ

Внешняя Flash: 16 МБ

Системная память: Разделяемая между ядрами

Интерфейсы связи:

2 × UART

2 × I²C

2 × SPI

16 × контролируемых состояний (PIO)

Программирование и отладка:

Интерфейс отладки: SWD (Serial Wire Debug)

Методы программирования:

Arduino IDE (через сторонние ядра)

MicroPython/CircuitPython

C/C++ SDK

Загрузка кода: Drag-and-drop через USB
