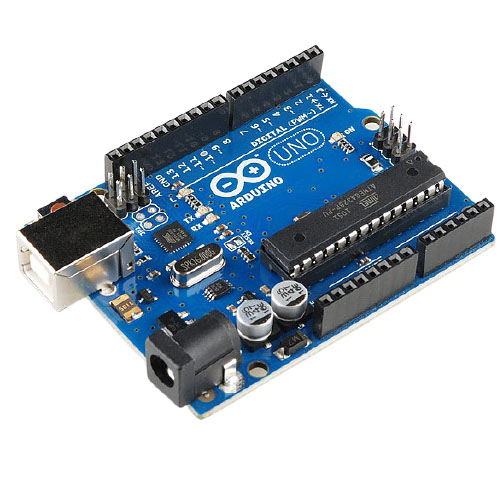

Плата разработчика на ATMega328, интерфейс ATMega16U2 UNO R3

Данная плата построена на микроконтроллере ATmega328 и конвертере USB-UART на базе ATmega16U2. Плата содержит все необходимое для поддержки установленного микроконтроллера, имеет 14 цифровых каналов ввода/вывода (6 из которых может использоваться в качестве выводов ШИМ), 6 аналоговых каналов вывода, 4 UART, кварцевый резонатор на 16 МГц, разъем USB, колодка ICSP, кнопка сброса и гнездо питания. Устройство может получать питание от USB либо от блока питания или батареи подключенных к гнезду питания, контроллер автоматически определяет и выбирает наиболее подходящий источник тока. Чтобы начать, просто соедините его с компьютером посредством кабеля USB и установите драйвера и среду разработки Arduino на компьютер.

Характеристики:


Микроконтроллер: ATmega328

Тактовая частота: 16 МГц

Конвертер USB-UART: ATmega16U2

ППЗУ (Flash Memory): 32 КБ из которых 0,5 КБ используется загрузчиком

ОЗУ (SRAM): 2 КБ

ПЗУ (EEPROM): 1 КБ

Цифровые каналы ввода/вывода: 14 (из которых 6 обеспечивают вывод ШИМ)

Аналоговые каналы ввода: 6

Постоянный ток через вход/выход: 40 мА

Постоянный ток для вывода 3,3 В: 50 мА

Рабочее напряжение: 5 В

Входное напряжение (рекомендуемое): 7-12 В

Входное напряжение (предельное): 6-20 В

Размер (ДхШхВ): 75 x 54 x 15 мм

Кабель USB в комплекте.
