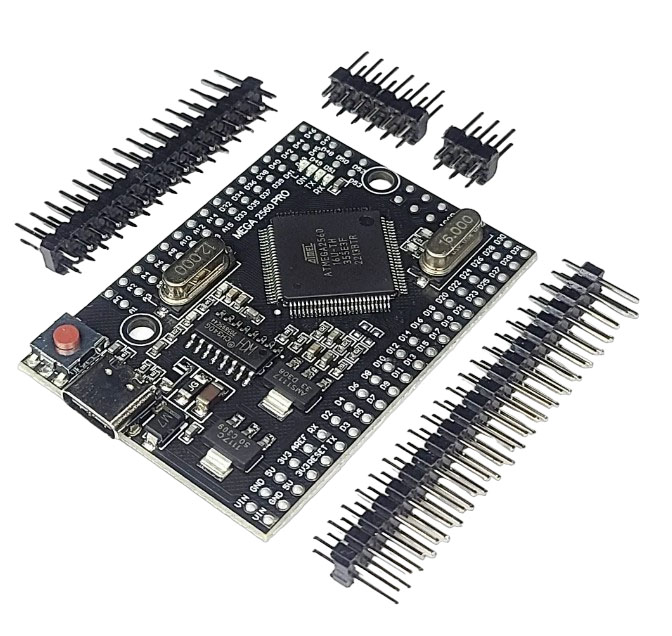

Плата разработчика на ATmega2560-16AU Type-C (Mega2560 Pro)

Версия Mega 2560 CH340G / ATmega2560 - совместимая с платой Arduino Mega 2560. Построен на микроконтроллере Atmel ATmega2560 и chip CH340G.
Плата имеет компактный размер 38х55 мм. Это хорошее решение, чтобы сделать ваш окончательный проект на протоплантере припоя.
Совет по функциональности похож на Arduino Mega 2560. Он является встроенной платой, но такой же стабильной, и использует оригинальные чипы ATmega2560 (16 МГц).

Плата использовала чип CH340G в качестве преобразователя UART-USB, когда вы работаете на частоте 12 МГц, предоставляя стабильный результат обмена данными (необходимо установить драйверы на компьютер).

Mega PRO (Embed) 2560 CH340G / ATmega2560 - подключается к компьютеру с помощью кабеля microUSB (используется практически для всех Android-смартфонов).

Вы можете подавать питание на плату через разъем Type-C или в разъемы питания. Регулятор напряжения (LDO) может работать с входным напряжением от 6 В до 9 В (peack 18V) постоянного тока. Выходной ток для 5 В - около 800 мА, для 3,3 В - около 800 мА (обратите внимание, что чем выше входное напряжение, тем ниже выходной ток). Это обеспечит надежную мощность большинства ваших первоначальных проектов.

Технические характеристики:

Form-factor PRO

Микроконтроллер ATmega 2560 (16Mhz)

USB-UART interfaceCH340G (12Mhz)

Напряжение питпнмя 6-9V (peack 18V)

Разъем на платеt Type-C

I/O70 digital, 16 analog

UART4 bus

Размеры 38mm x 55 mm
