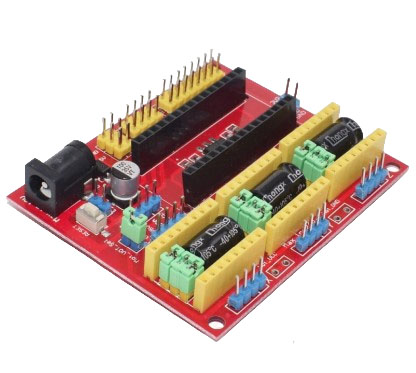

Плата расширения CNC Shield v4.0 для Arduino NANO

 Плата расширения подходит для лазерных гравировальных машин и фрезерных ЧПУ станков, НЕ подходит для 3D принтеров. Для работы необходимы Arduino NANO и три драйвера A4988 (или аналогичные, совпадающие по расположению выводов). Стабилизатор напряжения встроен, имеются пины под расширение.

Характеристики
Совместимые контроллеры: Arduino Nano
Количество осей: 3 (X, Y, Z)
Напряжение питания логической части: 3.3 - 5 В
Напряжение питания силовой части: 7.5-12 В
Интерфейсы: UART, I2C
Программное обеспечение: Arduino GRBL
Размеры: 72 x 59 x 20 мм

Плата управления CNC Shield V4.0 предназначена для работы с драйверами A4988 и его аналогами, которые совпадают по расположению выводов: DRV8825, TMC 2208/2209 и другие.

При установке всех перемычек будет отключено дробление шага шагового двигателя. При проектировании ЧПУ станков для повышения точности позиционирования осей включают максимальное дробление шага. Для этого необходимо убрать все перемычки под драйвером шагового двигателя и выводы MS1-3 подсоединить к выводу Vcc драйвера.

Питание платы осуществляется при помощи разъема питания, пониженное напряжение с которого подается на вход +5 вольт arduino nano. При этом питание с разъема подается непосредственно на выводы Vmot драйверов шагового двигателя. Питание шаговых двигателей возможно повышенным до 35 вольт напряжением. Для этого необходимо подать напряжение на выводы Mot_Vcc и Mot-GND и убрать перемычку Mot_VOT_sel. Таким образом питание двигателей и питание логической части будет разделено.

Плата реализует только наличие управляющего сигнала (скорость и направление CW/CCW) для шпинделя или лазера. Реализовывать управление шпинделем (или лазером) при помощи этого управляющего сигнала необходимо самостоятельно, при помощи реле, тиристорных регуляторов, частотных преобразователей и так далее.
