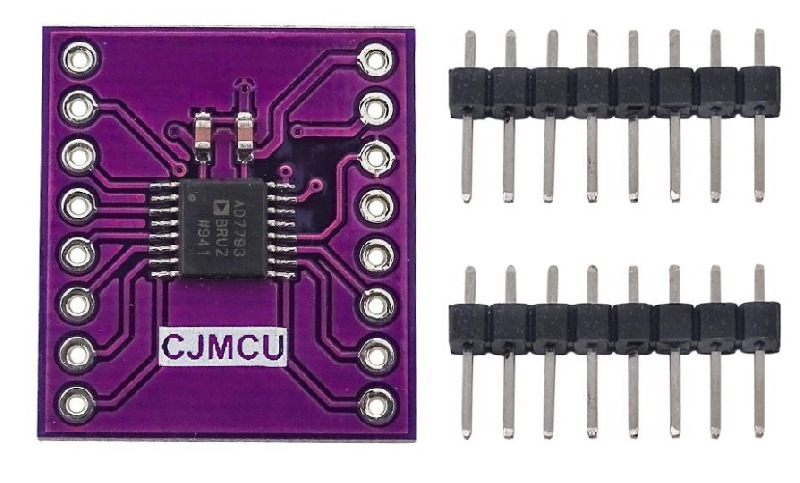

Модуль Sigma-Delta АЦП на AD7793

Преобразователи (АЦП) являются устройствами, которые принимают входные аналоговые сигналы и генерируют соответствующие им цифровые сигналы, пригодные для обработки микропроцессорами и другими цифровыми устройствами. Аналого-цифровые преобразователи (АЦП) предназначены для преобразования аналоговой величины в цифровой код.

Типичный представитель семейства S-D-АЦП AD7793 предназначен для высокоточных измерений. Частота выборки у них невелика - от 4,17 до 470 Гц. Однако чрезвычайно мало и энергопотребление - порядка 400 мкВт при напряжении питания от 2,7 до 5,25 В.

АЦП помимо S-D-модулятора оснащены встроенным источником опорного напряжения (1,17 В), тактовым генератором, цифровым фильтром, буфером входного сигнала и инструментальным усилителем. Предусмотрено 3 пары дифференциальных аналоговых входов, сигналы которых могут буферизироваться – подключаться к операционному усилителю с высоким входным сопротивлением, что важно при работе с внешними датчиками резистивного типа (например, датчиками давления или температуры в виде резисторного моста). Если подключен внешний источник опорного напряжения, специальный детектор определяет, находится ли опорное напряжение в допустимом диапазоне (выше 0,3 В). Измеренные результаты транслируются через последовательный интерфейс.
Если входной сигнал мал, его можно усилить с помощью встроенного инструментального усилителя. Коэффициент его усиления Ку задается программно в диапазоне от 1 до 128 как 2n. Встроенный усилитель перед S-D-модулятором помогает существенно увеличить отношение сигнал/шум и тем самым повысить эффективное разрешение сигнала ENOB. АЦП может работать как в униполярном, так биполярном режиме.

Основное назначение S-D-АЦП данного типа – высокоточные измерения медленно изменяющихся сигналов (давление, температура, скорость потока и т.п.) в сложной помеховой обстановке (встроенные промышленные системы, внешние датчики и др.).

Характеристики:

• Микросхема модуля: AD7793bruz
• Интерфейс: spi, dsp
• Напряжение питания: от 2.7 В до 5.25 В
• Потребляемый ток в непрерывном режиме: 400 мкА
• Тактовый генератор: встроенный
• Разрядность АЦП: 24
• Количество входных каналов: 3 дифференциальных
• Входной усилитель: усиление до х 64
• Источник опорного напряжения: встроенный
• Частота оцифровки: от 128 до 3300 отсчётов в секунду
• Диапазон адресов: от 0x48 до 0x4B
• Диапазон рабочих температур: от -40 до +105
