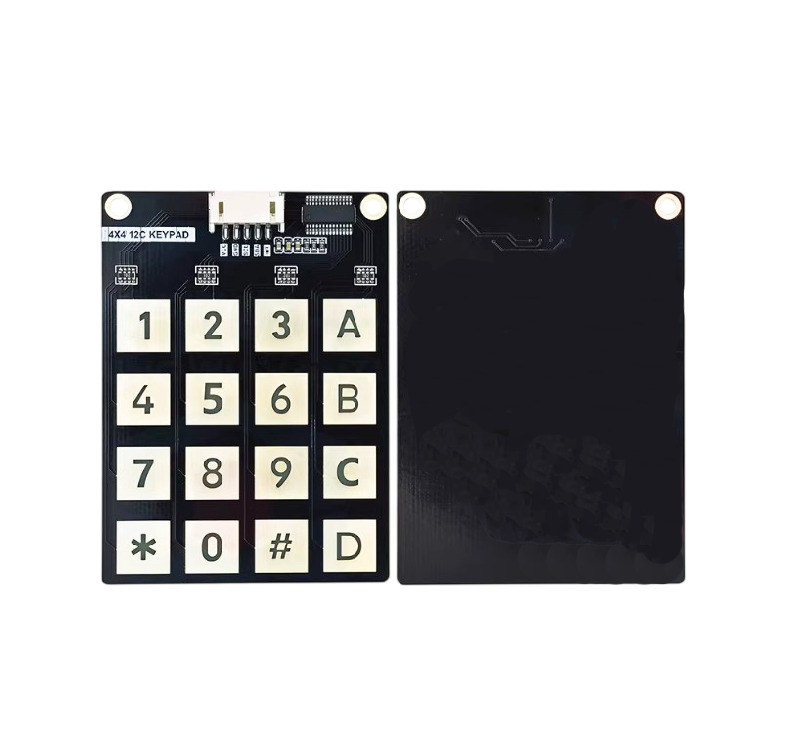

Матричная сенсорная клавиатура 4х4, I2C, PH2.0 5Pin

Данный модуль представляет собой матрицу из 16 емкостных сенсорных датчиков. Управление осуществляется по шине I2C через встроенный контроллер, что позволяет считывать состояние всех 16 кнопок, отправляя всего один байт данных.

Технические детали:

Тип: Емкостная (работает через стекло/пластик толщиной до 5мм).

Интерфейс: I2C (фиксированный адрес по умолчанию: 0x51, возможность смены перемычками).

Подключение: 5-pin разъем PH2.0.

Pin out: (красный) VCC (3.3-5В), (черный) GND, (желтый/белый) SDA, (зеленый) SCL, дополнительный пин (INT) для прерываний.

Распиновка разъема:

VCC (Питание)

GND (Земля)

SDA (Линия данных I2C)

SCL (Линия тактирования I2C)

INT (Выход прерывания, сигнализирует о нажатии)

Библиотеки: Совместима с популярными библиотеками для Arduino (например, Adafruit MPR121 или аналоги).
