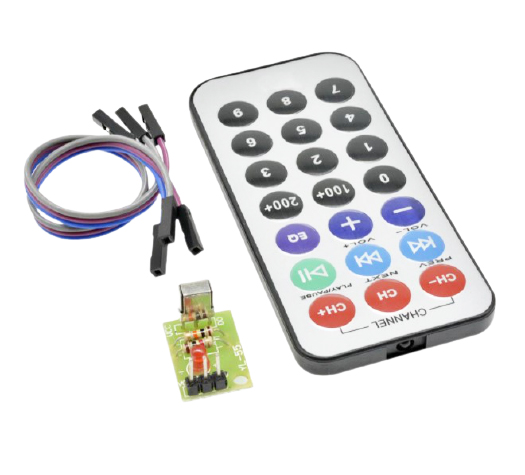

Модуль дистанционного управления HX1838

Модуль ИК управления HX1838 с пультом для Arduino используется для управления различными устройствами на микроконтроллерах или микропроцессорными устройствами на расстоянии (например, Arduino контроллеры, аудио- видеотехника, системы безопасности и т.п.).

Модуль имеет один 3-х контактный интерфейс, повторенный на плате три раза, то есть подключение модуля к контроллеру и питанию может производиться к любому из них.

Все повторения интерфейса соединены между собой, из чего следует, что модуль может управлять тремя устройствами одновременно, но на все устройства будет подаваться одинаковый сигнал.

Обозначение контактов VCC (напряжение питания), GND (общий контакт), IN (цифровой выходной сигнал на контроллер).

Питание модуля осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или внешнего источника питания (блока питания, батареи). Напряжение питания модуля 3,3 – 5 В.

Характеристики:

Модель: HX1838

Датчик модуля: приемник инфракрасного излучения VS1833B

Пульт дистанционного управления с 21 кнопкой

Типоразмер батарейки для пульта дистанционного управления: CR2025 (в комплект не входит)

Дистанция приема: до 8 м

Возможность подключения до трех устройств

Светодиодная индикация питания

Цифровой выходной сигнал

Напряжение питания: 3,3 – 5 В

Длина кабеля для соединения с контроллерами: 20 см
