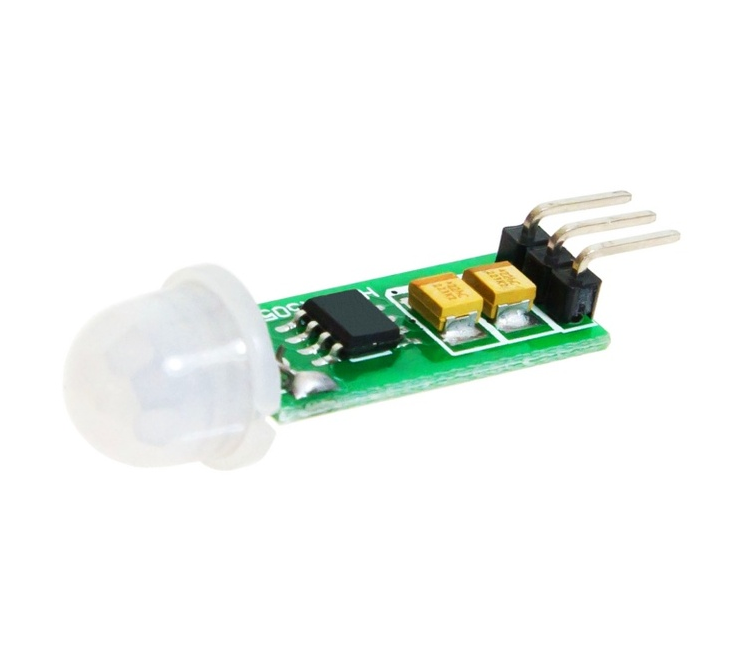

Инфракрасный датчик движения, пироэлектрический сенсор HC-SR505

Артикул: 6953
Инфракрасный датчик движения, пироэлектрический сенсор HC-SR505
(0)
119 руб.
Наличие: 24 шт
шт

В основе модуля HC-SR505 лежит пироэлектрический (пассивный) инфракрасный сенсор (PIR-sensor) накрытый пластиковой линзой Френеля для увеличения зоны обнаружения движущихся объектов с инфракрасным излучением (теплых объектов). Может использоваться напрямую с реле или другим исполняющим устройством без контроллеров (Arduino).



Особенностью данного модуля в отличие от HC-SR501  является его очень малые размеры (40х13*13мм), а так же то что HC-SR505 может работать только в "H режиме".

  • H - режим при котором датчик фиксирует все движения объекта после срабатывания, т.е. после каждого нового обнаружения движения таймер обнуляется и отсчет до появления на выходе 0 начинается сначала. Используется для систем освещения. При однократном срабатывании на выходе OUT появляется 1 на срок 8 сек (±30%).



Характеристики:

Датчик PIR-sensor: ?

Микросхема PIR controller: EG4001G

Угол обнаружения: 100°

Дистанция обнаружения: от 3 до 5 метров

Сигнал на выходе (OUT): Высокие(1) и низкие(0) уровни в 3.3V TTL логике

Длительность сигнала при обнаружении (OUT): 8 сек

Напряжение питания модуля: 4,5 - 20V

Ток потребления в режиме ожидания: менее 50мкА

Ток потребления: 65мА -120mA

Размер: 40 x 13 x 13 мм



Пины:

"+", "-" - Питание модуля

OUT (в центре) - цифровой бинарный выход 3,3 v
