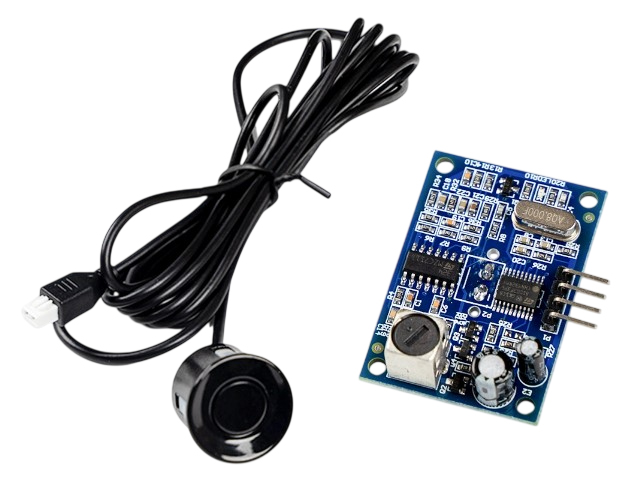

Ультразвуковой дальномер SR04M-2

Ультразвуковой дальномер SR04M-2 (также известен как AJ-SR04M или JSN-SR04T) — это влагозащищенный датчик, работающий по принципу эхолокации. Комплект состоит из управляющего модуля и выносного герметичного сенсора, соединенных кабелем. Идеально подходит для уличных проектов, систем парковки и измерения уровня воды

Технические характеристики^

• Входной триггер-сигнал:

  1. TTL-импульс длительностью от 10 мкс

  2. Отправка команды 0x55 через UART

• Выходной сигнал: ШИМ-сигнал (сигнал с изменяемой шириной импульса) или TTL-уровень

• Подключение:

  • 3–5.5 В — питание (плюс)

  • Trig (управляющий вход) — RX (приём данных)

  • Echo (выход) — TX (передача данных)

  • GND — земля (минус питания)

• Рабочее напряжение: DC 3.0–5.5 В

• Рабочий ток: менее 8 мА

• Частота преобразователя: 40 кГц

• Максимальная дальность: 600 см

• Минимальная дальность: 20 см

• Точность на максимальной дальности: ±1 см

• Разрешение: 1 мм

• Угол измерения: 75 градусов

• Рабочая температура: от –20°C до +70°C

• Цвет платы: синий

• Габаритные размеры: 42 × 29 × 12 мм

• Длина кабеля: 2.2 м
