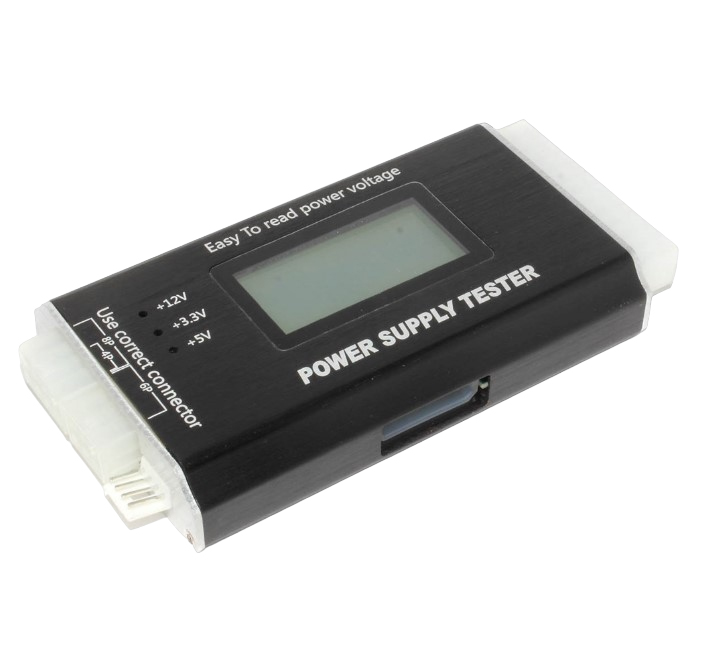

Тестер блоков питания ATX 20/24PIN (Power Supply Tester)

Тестер блоков питания компьютера ATX 20/24 PIN или, как его еще иногда называют, "Power supply tester", предназначен для проверки работоспособности блоки питания Вашего компьютера. Данное устройство необходимо каждому, кто периодически сталкивается с ремонтом или обслуживанием компьютерной техники. Подключив данное устройство, Вы сразу сможете понять, все ли в порядке с БП компьютера. Это позволит Вам сэкономить немало времени, не говоря уже о том, что постоянно носить с собой запасной блок питания, как правило, невозможно, а данное устройство легко помещается в карман.

Также данное устройство пригодится тем, кто собирает, обслуживает или работает с бюджетными 3D-принтерами, так как в них очень часто используются в качестве источника питания обычные компьютерные БП.

На устройстве присутствуют следующие разъемы:

- 20/24 PIN (основной разъем питания ATX)

- 4 PIN (P4)

- 8 PIN (dual-CPU)

- 6 PIN (PCI-Express)

- HDD (питание на жёсткий диск)

- SATA (питание на жёсткий диск SATA)

- Floppy (питание на флоппи-дисковод)

Устройство производит измерение следующих значений:

+12V, -12V, +5V, -5V, +3.3V, 5V Stand by (SB), 12V Power Good (PG). Данные значения (или отклонения от данных значений в случае неисправности блока питания) показываются на ЖК-дисплее устройства.

Особенности:

При подключении только разъема 24 пин тестер начнёт пищать и показывать отсутвие напряжения +12V2, поэтому подключите также либо 4 пин CPU, либо 8 пин CPU, либо 6 пин PCIE

На экране наклеена плёнка, снимите её перед использованием, показания будет видно чётче

Напряжение в разъемах Молекс и САТА отображаются с помощью светодидов 12В, 5В, 3.3В

Точность вольтметра 0.1В

Звуковой сигнал при слишком низком, высоком напряжении, коротком замыкании.

В тестере ATX нет батарейки, он питается исключительно от блока питания. Если блок питания не подает напряжения, то тестер не будет включаться.

Инструкция к тестеру блоков питания (методика работы с устройством):

1. Подключите разъем блока питания 24PIN и разъем P4, P6 или P8 в соответствующие разъемы устройства. Если смотреть на устройство, разъем 24PIN находится справа, а P4, P6 и P8 - слева, рядом с гнездом для питания флоппи-дисковода. Для установки разъема не следует прикладывать избыточных усилий, он должен входить легко. Разъемы P4, P6 и P8 подписаны на корпусе устройства.

2. Включите блок питания  Вашего компьютера в сеть. Не забудьте, что у большинства блоков питания есть основной выключатель на тыльной стороне. Больше никаких контактов замыкать не требуется, устройство само подаст сигнал на старт блока питания.

3. В случае, если значения отличаются от нормальных, устройство издаёт звуковой сигнал.

Внимание!!!!!

Не включайте тестер на горячую, и не отсоединяйте разъемы при включенном блоке питания.

Все разъемы снабжены ключами и их сложно подключить не той стороной, но при сильном усилии можно подключить неправильно, в таком случае тестер может выйти из строя.
