Многофункциональный тестер радиокомпонентов LCR-T4 V2.0

Многофункциональный тестер параметров радиокомпонентов LCR-T4 V 2.0.

Отличается от V 1.0 колодкой под элемент питания.

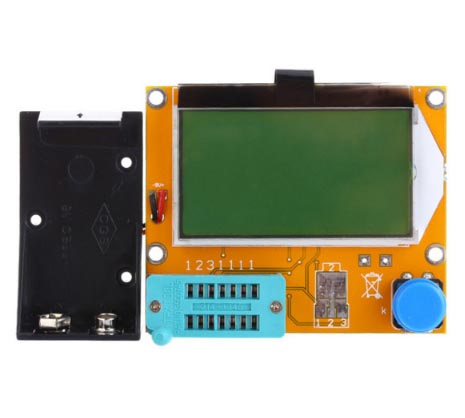

Прибор изготовлен в виде открытой платы, с жидкокристаллическим дисплеем, тестовой ZIF-панелью и площадкой для SMD компонентов. Отсутствие корпуса продиктовано возможным подключением дополнительных плат.

Схема тестера LCR-T4 выполнена на микроконтроллере mega328 (точное название — AtMEGA 328P AU), позволяющем реализовать измерение дополнительных параметров. Прошивка тестера LCR-T4 может быть изменена.

Тестер LCR-T4 автоматически распознаёт тестируемый элемент и отображает два главных параметра, вместе со схемотехническим обозначением. Главная трудность проверки радиокомпонентов облегчается автоматическим определением расположения их выводов. Калибровка тестера LCR-T4 происходит при выборе соответствующего действия в меню.

Возможные вопросы и уточнения

— Какие величины, кроме сопротивления, емкости конденсаторов, индуктивности катушек и коэффициента усиления транзисторов позволяет измерить прибор?

• проходное сопротивление конденсаторов и их потери, в процентах;
• ёмкость и падение напряжения на MOSFET;
• падение напряжения на биполярных транзисторах в открытом состоянии при автоматическом распознавании n-p-n/p-n-p;
• определение выводов тиристоров и симисторов;
• ёмкость, полярность и напряжение на диодах и диодных мостах;
• отображение наличия защитного диода в транзисторах;
• измерение JFET, D-MOS, E-MOS и IGBT.

— Какие возможности можно добавить к прибору самостоятельно?

• тестирование характеристик стабилитронов с Uстаб>4 В;
• защита портов;
• работа в качестве генератора и измерителя частот;
• подключение графического и/или цветного дисплея.
