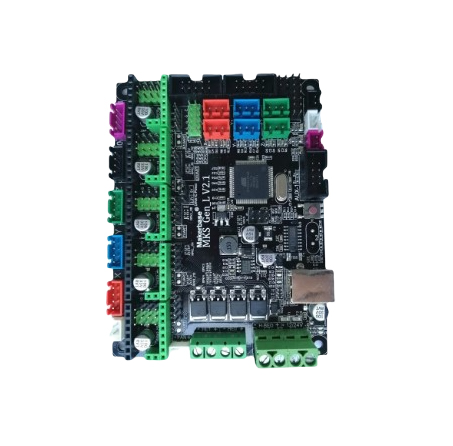

Плата управления MKS Gen-L V2.1 для 3D принтера

Плата управления MKS Gen-L V2.1 для 3D принтера, является максимально гибким и удобным решением для создания 3D-принтеров. На базе платформы совмещены технологии Ramps 1.4 и Mega 2560. Данное инженерное решение обеспечило легкую коммутацию разного оборудования и сделало материнскую плату MKS Gen-L 2.1 универсальной. Платформа полностью совместима со следующими популярными драйверами ШД: DRV8825, A4988, LV8729 и TMC2100.

В материнскую плату интегрированы надежные транзисторы MOSFET повышенной мощности, поэтому они сильно не нагреваются в процессе работы. Эффективное рассеивание тепла обеспечивается четырехслойной печатной платой с алюминиевым экраном. В зависимости от типа оборудования, можно использовать питание с напряжением 12 и 24 В. В плату встроены фильтры, снижающие помехи, что обеспечивает хорошее качество микрошаговой печати.

Все порты и функциональные элементы платы MKS Gen-L 2.1 расположены с учетом эргономики сборки принтера. Это позволяет безопасно и удобно расположить провода. После подключения всего внешнего оборудования, разработчик получает доступ ко всем портам и регуляторам. Для удобства коммуникации разъемы выполнены в разных цветах.

Характеристики:

Напряжение (DC): 12/24 V;

Экструдер: E1, E2;

Датчик/Сенсор*3: NTC 100K;

N ° FAN: 1;

Термопара: AD597/PT100;

Версия: 2.0;

Процессор: Mega2560 16 Mhz 8-bit;

Драйвер: CH340;

Машина доступа: XYZ, Delta, i3, corexy, etc;

Поддержка шагового драйвера: A4988, 8825, TMC2130/2208/2209, LV8729, TB6600;

Совместимый дисплей: LCD2004, LCD12864, MKS TFT, OLED;

Программное обеспечение: Simplify3D, KISSlicer, Cura, Repetier-host;

Файл формат: G-код.
