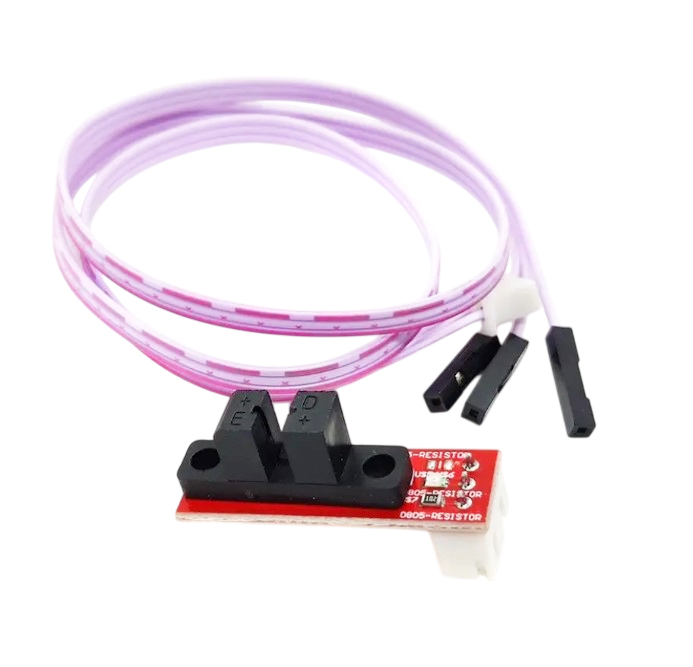

Концевик оптический EndStop для 3D принтера, провод 0.5м

Оптический концевой выключатель EndStop служит определителем положения крайних точек движения экструдера (печатающей головки) и других подвижных частей 3D принтера, станков с ЧПУ и различных устройств на основе Arduino.

Оптический концевик EndStop - датчик, размыкающий или переключающий электрическую цепь питания какой-либо машины или механизма, когда их подвижные части достигают крайнего положения. Оптопара состоит из светодиода ИК-диапазона и фототранзистора, конструктивно выполненных в одном корпусе и разделенных щелью. При помещении в щель непрозрачного материала луч прерывается и фиксируется срабатывание. Данный концевой выключатель обладает высокой надежностью за счет отказа от механических деталей, но требует размещения на ответной части механизма точно позиционируемой пластины прерывателя.

Концевые выключатели используются для определения начала координат по всем трем осям (X, Y, Z). Чаше всего на каждую ось устанавливаются по 2 выключателя для определения начала и конца по оси координат.

Технические характеристики:

Модель оптопары: TCST2103
Напряжение питания: до 6 В
Потребляемый ток: 60 мА (максимум 3 А)
Разъем: 3pin XH2.54
Размеры: 33 × 10 × 18 мм
