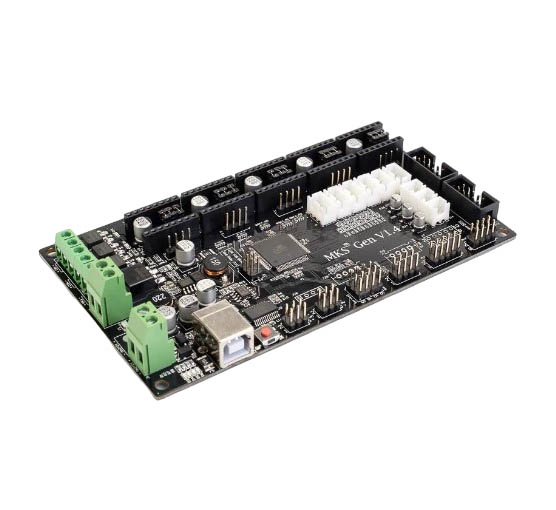

Плата управления MKS Gen V1.4 для 3D принтера

MKS Gen V1.4 - удобная плата управления 3D принтером на базе Atmega2560, возможность установить до пяти драйверов, поддерживаются драйвера: TMC2100, TMC2130, TMC2208, DRV8825, A4988.

Плата готова роботать с двумя вольтажами 12-24в, что выделяет плату среди сборок с Ramps, если в вашем проекте главное компактность и не использовать "Бутеры" в виде отдельной платы Arduino Mega, Ramps 1.X, отдельных адаптеров для дисплея и управления, то данный выбор идеален, все компаненты на плате в базовой комплектации готовы к работе. каждая из осей на плате помечена своим цветом на клемниках подключения шаговых двигателей и концевиков.

Данная плата построена на преобразователе интерфейса FTDI FT232R для USB, что позволяет более быстро загружать прошивки для экспеиментов и бесперебойную работу при печати.

Подключение сторонник дисплеев таких как: RepRapDiscount Smart Controller, RepRapDiscount Full Graphic Smart Controller,  может быть затруднено, т.к. по умолчанию плата работает только с дисплеями MKS, для возможности подключения именно этих дисплеев необходимо перепаять 10-ти пиновые клемники EXP1 и EXP2 просто перевернув их. (такую услугу можем предоставить мы)

В прошивке Marlin данная плата совместима с GEN V1.3: #define BOARD_MKS_13  47    // MKS v1.3 or 1.4 (maybe higher)

В настройках прошивки в файле Configuration.h заменить строку на: #define MOTHERBOARD 47

Характерстики:

• Встроенный процессор Atmega2560 - Arduino MEGA2560
• Работа с двумя экструдерами
• Преоброзователь интерфейса: на FTDi FT232
• Обратная совсетимость с: Ramps 1.4
• Удобное подключение независимых шаговых двигателей с разъемом 4pin
• Отдельные разъемы для дисплея и управления
• Разъем для подключения модуля RepRap MicroSD карт
• Разъемы для подключения концевиков 3pin: активных и сухих контактов
• Силовые разъемы: питания и стола
