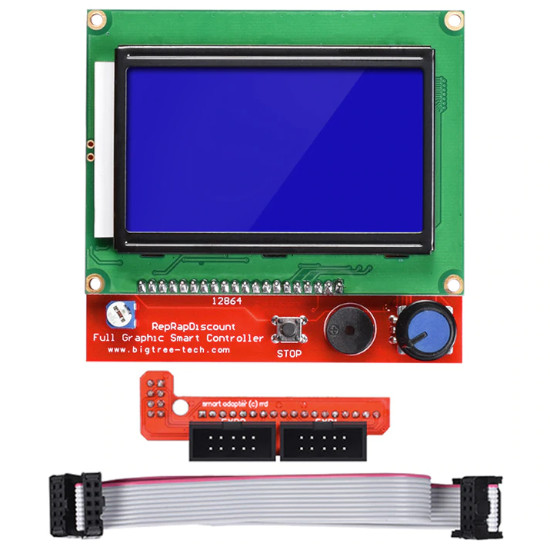

Дисплей LCD12864, с энкодером, для RAMPS

LCD дисплей для 3D принтера.
Графический LCD 12864 дисплей с SD ридером и шилдом для подключения к RAMPS 1.4

Подключение LCD12864 и платы RAMPS к 3D принтеру полностью избавляет от необходимости подключать 3D принтер к компьютеру через шнур USB. Модели G-Code могут загружаться непосредственно через SD-карту, а LCD12864 экран и кнопки управления позволяют контролировать ход текущей печати и при необходимости менять её параметры.

Характеристики LCD12864-RAMPS:
Дисплей: LCD12864
Тип дисплея: жидкокристаллический ЖК
Разрешение дисплея: 128 на 64 точек
Размеры экрана: 72 х 40 мм
Регулятор контрастности
20-контактный интерфейс подключения
Напряжение питания: 3 В или 5 В
Габариты модуля: 93.0 х 70.0 х 7.5 мм


• Важной особенностью набора LCD12864 является наличие кнопки экстренной остановки печати.
• На плате есть переменный резистор, которым осуществляется регулировка контрастности дисплея LCD.

 LCD12864-RAMPS включает в себя: графический LCD12864 дисплей, SD-ридер, APLS энкодер, адаптер для подключения к плате RAMPS и два шлейфа 10-pin (длина проводников каждого шлейфа составляет 40 см). Все элементы LCD12864 легко подключаются друг к другу, а подключение к RAMPS займёт у вас считанные секунды.

Набор LCD дисплея совместим с картами RAMPS версий 1.4. Поддержка дисплея LCD12864 прекрасно реализована в прошивке Marlin.
Встроенный кард-ридер SD card позволяет загружать G-Code модели непосредственно с SD-карт. Контролировать процесс печати можно с помощью LCD дисплея и кнопок управления печатью 3D принтера.
