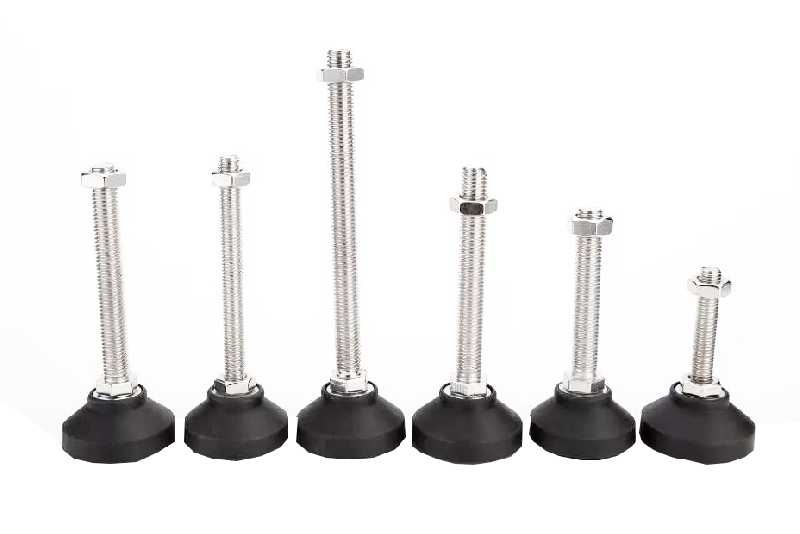

Виброопора с регулировкой d60, M16, L100

Виброизолирующие опоры с регулирующим винтом с метрической резьбой М16 предназначены для пассивной и активной виброизоляции станков среднего размера высокой и нормальной точности с жесткими станинами при наличии колебаний ( стационарных и случайных ).

После внешнего осмотра виброопоры крепятся к станине пресса, приподнятого и удерживаемого на весу. При этом необходимо слегка вывернуть проходной болт 1, чтобы он не проходил насквозь регулировочную гайку 3 и не упирался в крышку опоры 5 (это можно определить по состоянию гофрированной пружины 4). Закрепив опоры гайками на станине 2, пресс опускают и смотрят, все ли опоры нагружены равномерно. Если какая-либо опора не догружена, то ее регулируют, ввинчивая проходной болт. То же самое делают при проверке горизонтальности стола пресса. Максимальный диапазон регулирования уровня установки опор ОВ-31 равен 10 мм.
     Прессы на виброопорах устанавливаются на бетонных площадках толщиной не менее 100 мм с отклонением от горизонтали не более 4 мм на длине 2 м.
