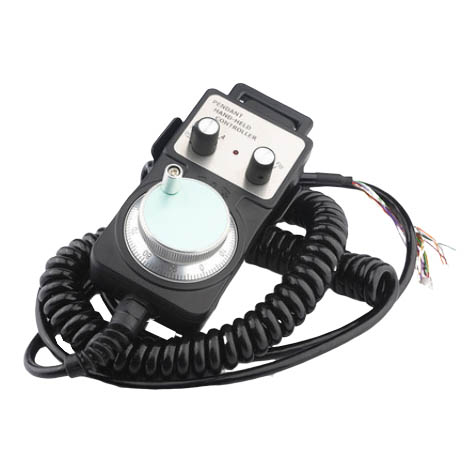

Ручной генератор импульсов ЧПУ (пульт ZSY1469-001-100B-5)

Высокоточный ручной генератор прямоугольных импульсов (проводной пульт управление) предназначенный для управления осями станка с ЧПУ.
Ручной генератор импульсов оснащен энкодером с разрешением 100 имп/об, двумя переключателями режимов работы и светодиодным индикатором.
Первый переключатель управляет выбором оси управления, второй выбором множителем работы энкодера (1:1, 1:10, 1:100).
Генератор питается от источника постоянного тока 5В.
Ручной генератор импульсов применяется для управления фрезерными, токарными станками и другим оборудование с числовым программным управлением.

Характеристики:
Разрешение энкодера: 100 имп/об.
Количество координат (осей): 4
Режимы работы энкодера: 1:1, 1:10, 1:100
Напряжение питания: 5 В
Выходное напряжение: 5 В
Выходной ток: 40mA
Переключатели: OFF, X, Y, Z, 4, X1, X10, X100
Частота: 0-10 кГц
Размеры: 134х69x61 мм

Подключение:
