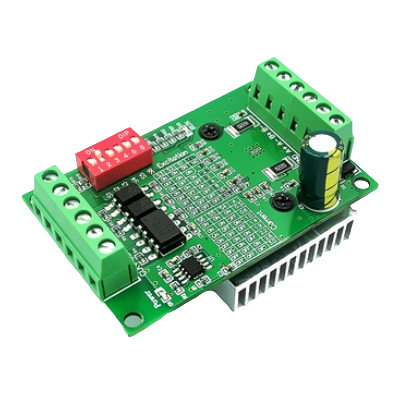

Драйвер шагового двигателя TB6560AHQ 24V, 3A

Драйвер шагового двигателя TB6560AHQ – это драйвер управления двухфазным шаговым двигателем. Выполнен на микросхеме Toshiba TB6560AHQ. Напряжение питания от 10В до 35В (рекомендуется 24В). Используется для управления двигателями типа Nema17, Nema23 с регулируемым максимальным током фазы до 3А. Входные сигналы управления оптоизолированны. Драйвер может быть использован в системах ЧПУ (CNC). Конструктивно драйвер TB6560AHQ изготовлен с возможностью монтажа в корпус с подключением проводов быстроразъемным способом под отвертку.

Характеристики:
Напряжение питания: 10 – 35 В;
Выходной ток: от 0.3А до 3А (пиковое значение 3.5 А);
Регулировки тока: 14 ступеней;
Дробление шага: есть регулировка на 1, 1/2, 1/8 и 1/16;
Защита драйвера от перегрева;
Размеры: 75 х 50 х 35мм;

Особенности TB6560AHQ:

-Имеет гальванически развязанный интерфейс STEP/DIR;
-Драйвер предназначен для управления двухфазными биполярными шаговыми двигателями;
-Обеспечивает стабилизацию фазных токов двигателя на заданном уровне;
-Максимальный ток фазы до 3 А. Максимальный ток устанавливается дискретно переключателями на плате;
-Имеет следующие режимы управления двигателем: шаговый, полушаговый 1/2, микрошаговый 1/8 шага, микрошаговый 1/16 шага;
-В микрошаговом режиме обеспечивает форму фазных токов близкой к синусоидальной, что снижает шумы и вибрации. Обеспечивает 4 режима спада тока обмоток;
-Имеет встроенную защиту от перегрева;
-Есть режим снижения тока для удержания ротора при остановке двигателя.
