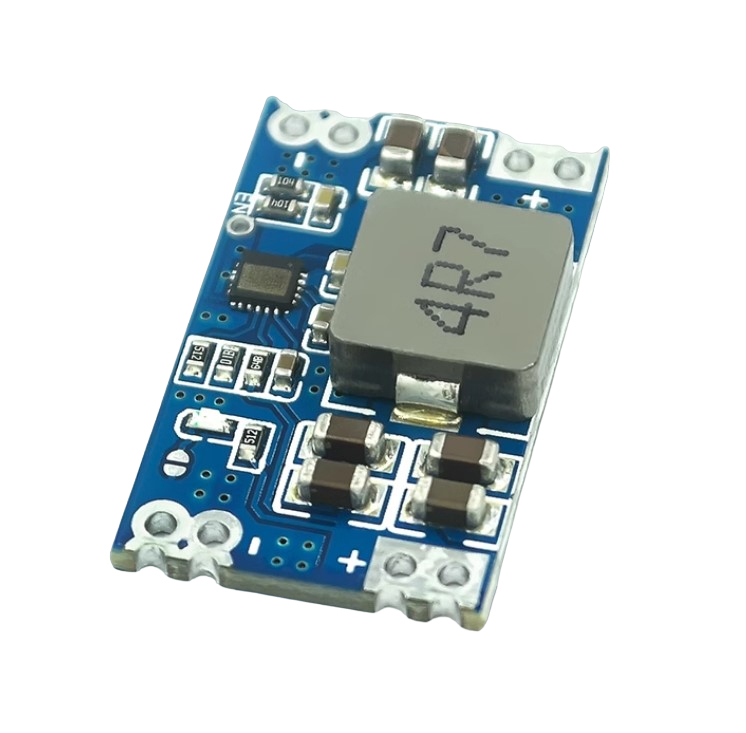

Понижающий преобразователь MINI560 DC-DC,5A,9В

MINI560 - это продолжение популярной линейки понижающих преобразователей mini360. На данный момент это самый мощный стабилизатор в своем классе "Mini". При его скромных размерах, он может выдавать на максимуме ток до 5 А. И за счет высокой эффективности он почти не греется. При определенных условиях его КПД может достигать невероятных 99%. Для более высокой надежности, в этом преобразователе решили отказаться от подстроечного резистора, заменив его на делитель из двух постоянных резисторов. Для уменьшения тока холостого хода, производителем преднамеренно не подключен светодиодный индикатор. Так как при батарейном питании это недопустимо. Индикатор подключается замыканием контактной площадки, рядом со светодиодом. Так же для использования в батарейном питании и для значительного уменьшения тока покоя, предусмотрено электронное выключение модуля. Если Вам эта функция не нужна, то она ни как не помешает для стандартного использования платы.

Самый маленький размер при серьёзных параметрах.

Входное напряжение: 6.7-20 вольт.

Выходное напряжение: 9 вольт.

Номинальный ток: 4 ампера.

Максимальный ток: 5 ампер.

Частота: 500кГц.

КПД: 98%.

Ток холостого хода, в режиме включен: 2 мА.

Рабочая температура: -40 +85 градусов Цельсия.

Размеры: 30 х 18 х 5,5 мм.

При желании выходное напряжение можно изменить, заменив резистор, указанный на картинке ниже.
