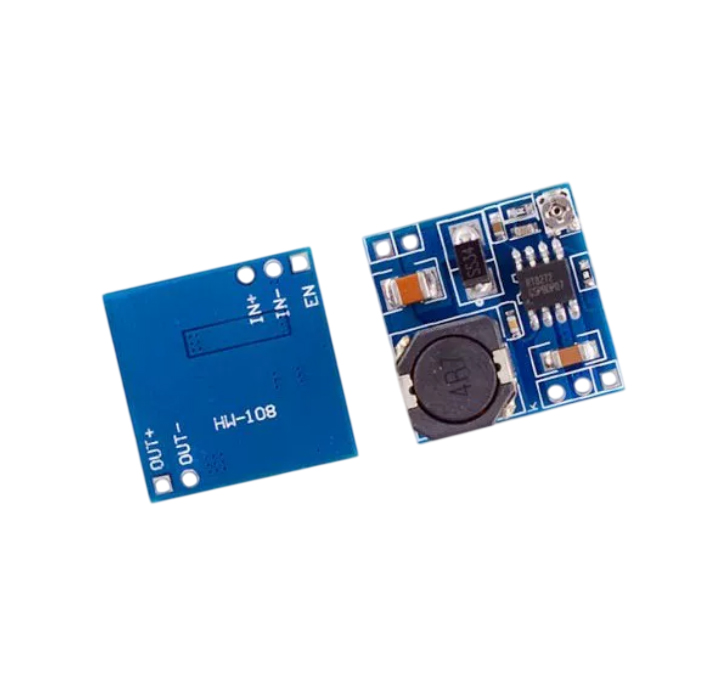

Понижающий преобразователь DС-DС BUCK 4.75-24 -> 0.92-15 В, 2 А

Понижающий преобразователь DС-DС BUCK 4.75-24 -> 0.92-15 В, 2 А это компактный регулируемый понижающий DC-DC преобразователь (Buck Converter)..

Технические характеристики

• Входное напряжение (\(U_{in}\)): 4.75–24 В
• Выходное напряжение (\(U_{out}\)): 0.92–15 В (регулируемое)
• Выходной ток: до 2 А (длительный), пиковый — до 3 А (при хорошем охлаждении)
• КПД преобразования: до 95–96%
• Частота переключения: 1.2 МГц (высокочастотный)
• Рабочая температура: от \(-40^{\circ}C\) до \(+85^{\circ}C\)
• Размеры: прибл. \(20 \times 20 \times 5\) мм
• Пульсация выходного сигнала: \(<30\) мВ (без нагрузки)

Особенности использования

1. Регулировка: На плате установлен маленький потенциометр (обычно синего цвета с винтом). Вращайте его для изменения выходного напряжения.
2. Настройка: Для точной настройки подключите вход к источнику питания, а выход — к вольтметру, и вращайте потенциометр (против часовой стрелки — уменьшение, по часовой — увеличение, проверьте на конкретной плате, так как бывает зеркально).
3. Охлаждение: При длительной работе с током близким к 2А (особенно при большой разнице между входом и выходом) рекомендуется обеспечить охлаждение или использовать радиатор.
4. Разница напряжений: Для стабильной работы входное напряжение должно быть как минимум на 1.5–2 В выше желаемого выходного. [1]

Подключение

• IN+ / IN-: Входное напряжение (плюс / минус).
• OUT+ / OUT-: Выходное напряжение (плюс / минус).

Внимание: Не перепутайте полярность входного напряжения — это приведет к выходу модуля из строя.
