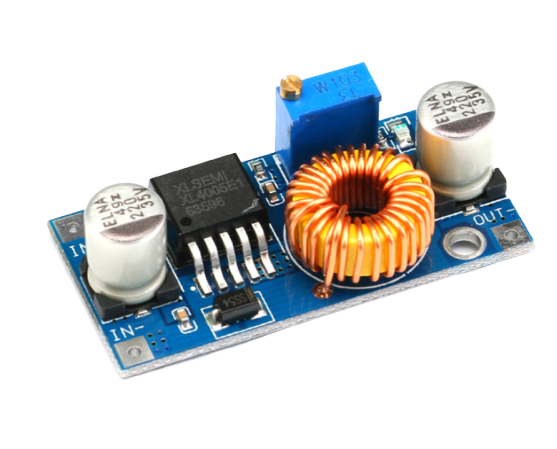

Понижающий преобразователь DC-DC на XL4005 5A

Регулируемый DC DC преобразователь является многофункциональной платой, которая поможет сконвертировать входное постоянное напряжение. Устройство принимает напряжение от источника в пределах от 5 до 32 Вольт, а выходное напряжение регулируется в диапазоне от 0.8 до 30 Вольт. Точность настройки составляет примерно плюс-минус 0.5 процента. Минимальная разница между входным и выходным напряжением - 0.6 Вольта.

Конвертер питания основан на импульсной схеме, дающей высокую энергоэффективность. Коэффициент полезного действия при преобразовании достигает 90 процентов. Плата работает на частоте 300 килогерц, при этом уровень пульсаций и шумов не превышает 30 милливольт.

 Система охлаждения платы не рассчитана на долгосрочную работу на пиковой нагрузке 5 Ампер. Поэтому без организации дополнительного охлаждения не рекомендуется долговременно использовать ток выше 3.5 Ампера.

В отличие от распространенного преобразователя LM2596 (S), выходной модуль XL4005 выполнен на полевых транзисторах. Такая конструктивная особенность схемы позволила увеличить максимальный выходной ток и снизить нагрев.
