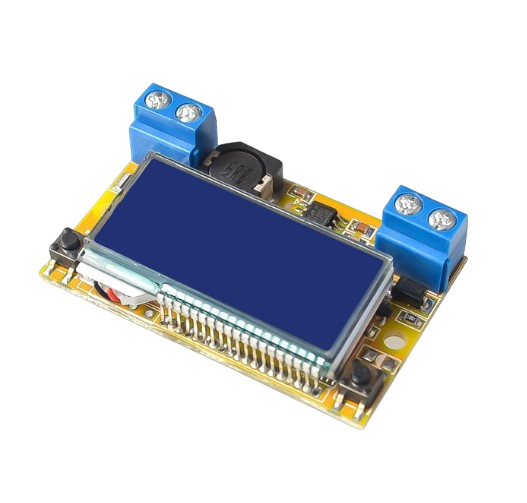

Понижающий преобразователь DC-DC HW-601 с ЖК-дисплеем (Ампервольтметр)

Понижающий преобразователь DC-DC с ЖК-дисплеем (Ампервольтметр).

Технические характеристики

Модель: HW-601

Напряжение на входе рабочее: 5 ~ 23 В, блокируемое: менее 4.3В

Напряжение на выходе рабочее: 0 ~ 14 В, потери: до 10%

Нагрузочный ток: продолжительный до 1.5 А, кратковременный до 3 А (требуется усиленное охлаждение)

Чип преобразователя: MP2037DN MPS

Коэффициент эффективности (КПД), макс.: 95%

Частота преобразования ШИМ

Процессор: STM8S003K3T6C

Дисплей

Матрица: ЖК (STN), монохромная, инверсная, проприетарная

Цвета: белые символы, синий фон

Диагональ: 1.55 дюйма (40 мм)

Управление: цифровое, кнопочное

Шаг регулировки напряжения на выходе: 0.05В

Дополнительные функции

Вольтметр: 0 ~ 14В, шаг 0.01 (<10В), 0.1В (>10В)

Амперметр: 0 ~ 3А, шаг 0.01

Память: напряжение, последнее выбранное значение

Погрешность измерений, макс.: 3%

Защита от: переполюсовки и пониженного напряжения на входе, перегрева свыше 160°С, перегрузки по току.

Контактная группа ВХОД/ВЫХОД: винтовые клеммы-терминалы Ø2 мм

Монтажные отверстия: 2 х Ø3.0 мм

Размер платы: 50 х 31.2 х 11.8 мм

Подключение и управление преобразователем HW-601

Плата HW-601 управляется на программном уровне, нажатием двух специальных тактовых кнопок, расположенных по бокам от экрана. Первая кнопка слева имеет обозначение "Dec". Её однократное быстрое нажатие уменьшает напряжение выхода на 0.05±0.01В. Вторая кнопка справа маркируется аббревиатурой "Add". Аналогичное однократное быстрое нажатие этой кнопки увеличивает на 0.05±0.01В уровень напряжения на выходе. Удерживание любой из двух кнопок более 1 секунды запускает быструю регулировку выходного напряжения в выбранную сторону.

Отсутствие специально подготовленных площадок входного/выходного напряжения для припайки проводов или разъёмов, упрощает и облегчает способ подключение платы. Контакты источника исходного напряжения и тока зажимаются в 2-мм винтовой клемме входной группы VIN/GND. Цепь нагрузки присоединяется с противоположной стороны VOUT/GND. Необходимо соблюдение полярности нагрузочной цепи, защиты от переполюсовке на выходе нет.

Калибровка вольтметра HW-601

Алгоритмы процессора STM8S003K3T6C учитывают возможность быстрой калибровки показаний вольтмера. Вход в режим калибровки выполняется удерживанием в нажатом положении левой кнопки "Dec", с последующим включением входного напряжения. Экран HW-601 переходит в режим мерцания, отображая некоторое значение напряжения. Если показатель укладывается в период 4.98 ~ 5.02В, вольтметр считается откалиброванным. В ином случае без обращения внимания на текущие цифры, кнопками больше-меньше выставляется близкий к 5В уровень, основываясь на показаниях внешнего вольтметра, подключенного к клемма выхода. Процесс калибровки оканчивается отключением входного напряжения.
