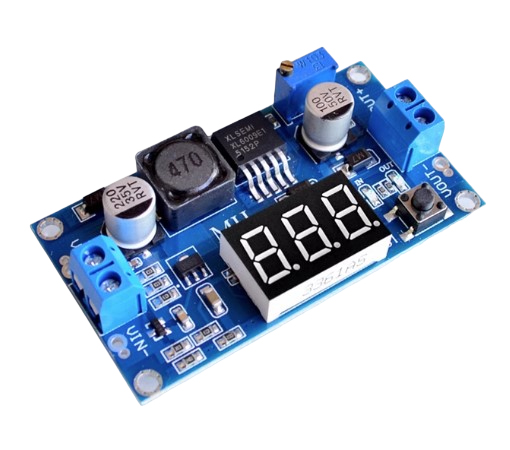

Повышающий преобразователь DС-DС на XL6009E1 с вольтметром, 4 Ампера

Микросхема XL6009E1, это аналог всем известной, но уже устаревшей LM2577. В новой микросхеме в качестве ключа использован MOSFET а не биполярник, отсюда повышенная нагрузочная способность и КПД.

Характеристики:

Входное напряжение: 4,5-32В (если входное напряжение ниже 4,5 Вольт, вольтметр работать не будет)

Выходное напряжение: 5-35В.

Максимальный ток: 4А.

КПД:92%.

Размеры: 66 х 36 х 12 мм.

Кнопкой на плате можно переключать вольтметр, он показывает,как входное так и выходное напряжение. Вольтметр можно выключить, зажав кнопку на 2-3 секунды.

Внимание!!! На входе нет защиты от переполюсовки!!!!
