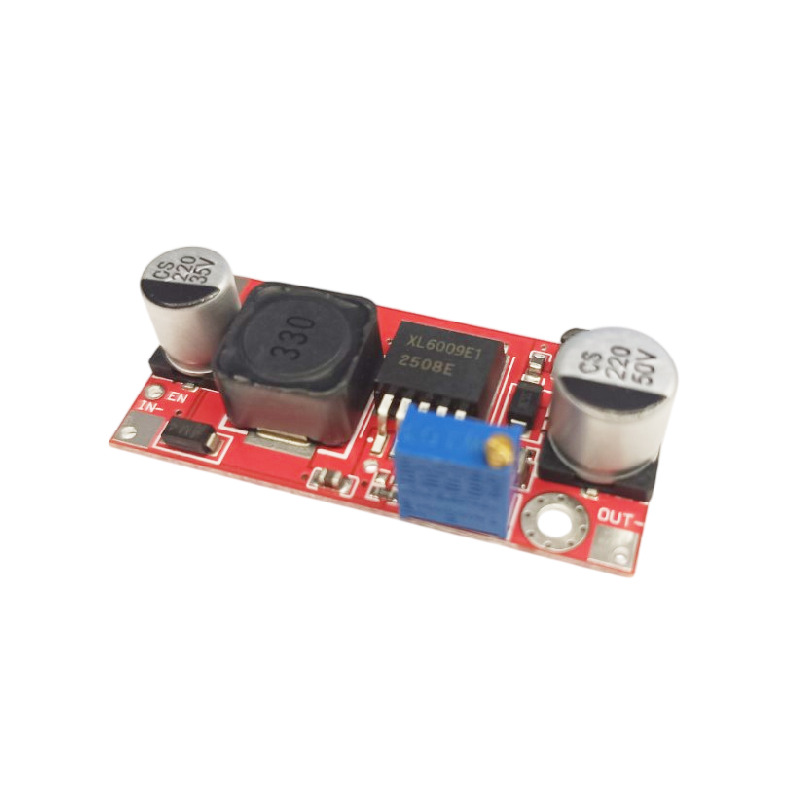

Повышающий преобразователь DC-DC на XL6009E1 4 Ампера

Артикул: 17127

170 руб.

(Включено НДС 5%)

Наличие: 100 шт

_{Наличие актуально на 10.09.26}

шт

Купить

Компактный не изолирующий повышающий преобразователь (Boost-конвертер) обеспечивает стабильное питание для самых разных устройств. Модуль способен поднимать напряжение от 5–32 В на входе до 5–50 В на выходе с выходным током до 2,5 А. Встроенный потенциометр позволяет плавно регулировать выходное напряжение, что делает модуль универсальным решением для питания радиолюбительских конструкций, светодиодных сборок, портативной техники и других проектов.

Модуль оснащён портом включения/выключения (EN), что позволяет удалённо управлять питанием нагрузки без отключения основного источника.

Ключевые особенности:

Повышающее преобразование — выходное напряжение может превышать входное до 50 В
Плавная регулировка напряжения — от 5 до 50 В с помощью многооборотного потенциометра
Высокая точность — нагрузочная стабильность ±0,5%, стабильность по напряжению ±0,5%
Режим фиксированного выхода 5 В — удобно для питания устройств с USB-разъёмом
Управление включением (EN) — порт для дистанционного включения/выключения
Компактные размеры — всего 49 × 23,4 × 11,4 мм
Работа в широком диапазоне температур — от –40 °C до +85 °C
Высокая частота переключения 400 кГц — малый размер внешних компонентов и низкие пульсации
Универсальный монтаж — два способа: крепление винтами (отверстия 3 мм) или пайка на плату

Технические характеристики:

Параметр	Значение
Тип модуля	Не изолирующий, повышающий (BOOST)
Входное напряжение	5–32 В
Выходное напряжение	5–50 В (плавно регулируется) / фиксированный 5 В
Выходной ток	2,5 А (макс.)
Входной ток	4 А (макс.)
Выходная мощность (естеств. охлаждение)	15 Вт
Выходная мощность (с радиатором)	25 Вт (макс.)
Максимальная выходная мощность	= Входное напряжение × 4 А × КПД
Рабочая частота	400 кГц
Пульсации (12В→24В, 0,5А)	30 мВ (полоса 20 МГц)
Нагрузочная стабильность	±0,5%
Стабильность по напряжению	±0,5%
Скорость динамического отклика	5% за 200 мкс
Ток холостого хода (зависит от вход/выход)	от 6 до 18 мА (см. таблицу ниже)
Рабочая температура	–40°C … +85°C
Нагрев при полной нагрузке	+45°C
Температура хранения	–40°C … +125°C
Порт включения (EN)	Есть, активный высокий уровень (1,4 В – VIN)
Защита от КЗ	Нет (рекомендуется внешний предохранитель)
Защита от переполюсовки	Нет
Габариты (без потенциометра)	49 × 23,4 × 11,4 мм
Монтажные отверстия	2 шт., диаметр 3 мм
Подключение	Пайка (можно впаять штыревые выводы для монтажа на плату)

Ток холостого хода (типовые значения)

Входное напряжение	Выходное напряжение	Ток ХХ
5 В	12 В	15 мА
8,4 В	12 В	7 мА
12 В	24 В	9 мА
12 В	36 В	18 мА
24 В	48 В	9 мА
24 В	36 В	6 мА

Подключение и настройка:

Контакты модуля

Назначение	Описание
VIN (IN+)	Вход питания (+), 5–32 В
GND (IN-)	Общий (земля) вход/выход
VOUT (OUT+)	Выход питания (+), 5–50 В
EN	Вход включения: высокий уровень (1,4 В – VIN) — модуль работает; низкий — выключен

Настройка напряжения

Подайте питание на вход модуля
С помощью многооборотного потенциометра плавно установите нужное выходное напряжение
При необходимости переключите перемычку для фиксированного выхода 5 В

Режимы работы:

Режим EN (включение/выключение)

Высокий уровень (1,4–VIN) — модуль включён (работает)
Низкий уровень или неподключен — модуль выключен (по умолчанию подтянут к VIN через резистор, т.е. всегда включён)
Удобно для дистанционного управления питанием нагрузки

Режим фиксированного выхода 5 В

Модуль может выдавать стабилизированные 5 В на выходе, что удобно для питания USB-устройств, микроконтроллеров и другой низковольтной периферии.

Меры предосторожности:

Нет защиты от переполюсовки — соблюдайте полярность подключения!
Нет защиты от короткого замыкания — настоятельно рекомендуется установить предохранитель на входе или использовать блок питания с защитой
При температуре окружающей среды выше +40°C необходимо снижать нагрузку или обеспечить дополнительное охлаждение (вентилятор, радиатор)
Максимальная выходная мощность ограничена физическими возможностями модуля и зависит от тепловых условий
При работе на максимальной мощности установите радиатор на микросхему преобразователя
