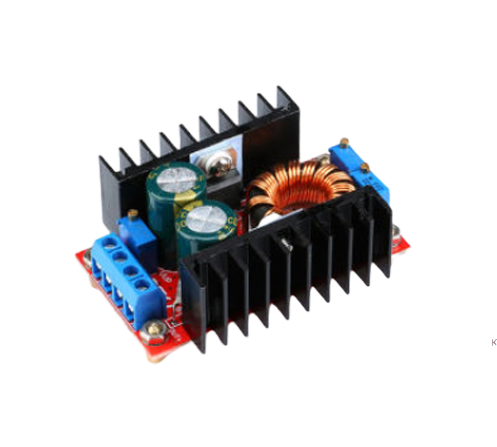

Повышающий преобразователь со стабилизацией тока.
Может использоваться в качестве драйвера светодиодов с мощностью до 150 ватт, в качестве зарядного устройства, блока питания.
Входное напряжение: 10-32 вольта.
Выходное напряжение: 12-35 вольт (должно превышать входное хотя бы на 2 вольта)
Максимальный рабочий ток 10 Ампер.
Максимальная мощность: 150 ватт (требуется обдув, либо замена радиатора на больше по площади).
Порядок настройки:
Резистор CV-настраивает выходное напряжение.
Резистор CС-настраивает выходной ток.
Имеется функция защиты от разряда аккумулятора. Если преобразователь питается от аккумулятора, то можно настроить преобразователь так, что после падения напряжения на аккумуляторе ниже какого-то предела преобразователь выключится и предупредит о разряде аккумулятора красным светодиодом. Установка минимального напряжения на входе осуществляется подстроечником UVP.
