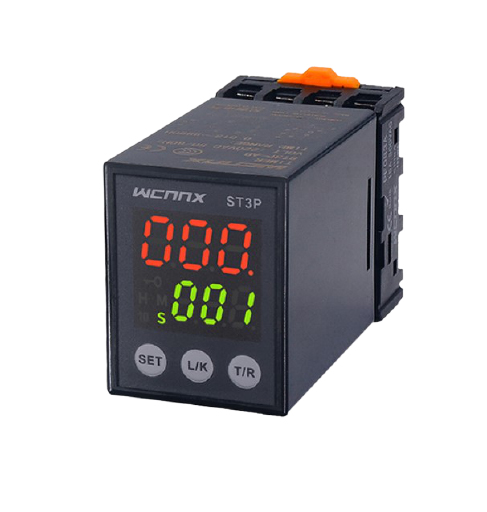

Реле времени универсальное цифровое ST3P-AB 0.01 сек-9990ч, 24V
Реле времени серии ST3P предназначается для эксплуатации в устройствах автоматики. Процедура размыкания (замыкания) электрической цепи осуществляется по истечению определенного промежутка времени.
Напряжение питания: 24 Вольта.
Коммутируемое напряжение: до 250 Вольт.
Коммутируемый ток: 3 Ампера.
Колодка в комплекте.
Инструкция по настройке реле:
1) Рабочий режим.
Кнопка SET - установка сотен
Кнопка L/K - установка десяток
Кнопка T/R - установка единиц
Для блокировки случайного изменения нажать и держать конпку L/K до появления на экране знака ключа. Для снятия блокировки нажать и держать конпку L/K до исчезновения знака ключа.
2) Выбор временных интервалов.
Нажать и удерживать кнопку T/R пока не начнёт мигать значение времении (S- секунды, M - минуты, H - часы, 10 - моножетель времени).
Нажимаем T/R выбираем нужный диапазон. На верхнем индикаторе перемещается точка диапазона.
00.0. - время умноженное на 10.
000. - целые значения времени.
00.0 - с десетичными значениями времени.
0.00 - с сотыми значениями времени.
Для выхода из режима нажать и держать конопку SET или пождать.
3) Режим работы реле.
Цифровое ST3P-AB иммет четыре режима работы, для того чтобы его выбрать нужно зажать кнопки SET и T/R примерно на 3 секунды. Для выбора режима работы единично нажать кнопку SET.
Режимы:
n1- задержка включения
n2- задержка отключения.
n3- режим цеклическго реле с равными интервалами T1=T2
n4- реле не функционирует. Отображается только индикация.
Для выхода из режима нажать и держать конопку SET или пождать.
Схема подключения:
2 - 7 контакты напряжения питания
1 - 4(Н.З) - 3 (Н.О) контакты реле 1
8 - 5(Н.З) - 6 (Н.О) контакты реле 2
Реле 1 и 2 работают параллельно (одновременно)
Размеры:
