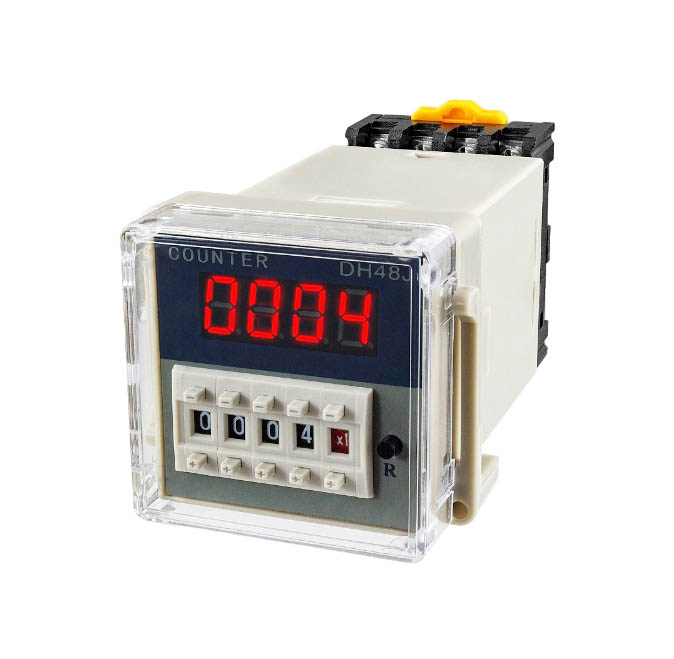

Счетчик импульсов DH48J-8A, 110V

Артикул: 9342

1 131 руб.

Наличие: 8 шт

_{В магазине: 8 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Счетчик импульсов DH48J предназначен для прямого счета импульсов и переключения цепи управления внешним объектом по достижении заданного количества импульсов (уставки).

Колодка идет в комплекте с устройством.

Характеристики счетчика импульсогв DH48J:

Модель	DH48J-8	DH48J-8A	DH48J-11A
Диапазон счета	х1 0...9 900 х10 0...99 900 х100 100...999 900
Относительная погрешность	±1 е. м. р
Потребляемая мощность	2 ВА
Максимальная частота счета	30 Гц
Выходы / Входы	DPDT (два выхода реле NO2+NC2) / Count (сухой контакт), Reset	DPDT (два выхода реле NO2+NC2) / Count (сухой контакт), PNP, NPN датчики индуктивные, оптические и т.п.	DPDT (два выхода реле NO2+NC2) / Coun (сухой контакт),Resett, NPN датчики индуктивные, оптические и т.п.
Условия эксплуатации	+5...+50°С, ≤85% RH

Схема подключения:

Диаграмма последовательности:

Внутренние настройки счетчиков DH48J:

Г1 - настройка скорости счета (настройка среза фильтра).

Г2 - время дребезга контактов включения.

Г3 - время дребезга контактов выключения.

Г2 и Г3 должны быть одинаковыми.

Г4 - автоматический сброс.

Г5 - сохранение счета после выключения электричеества.

Перед началом настройки выставьте в окошках задания усттавки все 0.

Настройка ( При настройке учитывайте, что прибор выставляется в миллисекундах, то есть если Вам нужен к примеру автоматический сброс через 1 секунду, на дисплее вы выставляете 10):

Зажимаем кнопку RESET (сброс) на 10 секунд, счетчик перейдет в режим настройки Г1. После выставления нужного Вам времени, нажмите кнопку RESET (сброс). На настройку у Вас есть 10 секунд, после счетчик перейдет к следующей настройке.

Настройки Г2, Г3 и Г4 выставляете так же, как и Г1, не забывая нажимать кнопку RESET (сброс) ( иначе счетчик не запоминит настройки).

Настройка Г5 выставляется кнопкой RESET (сброс), если на дисплее установлена 1, сохранение счета включено, если на дисплее установлен 0, сохранение настроек после выключения электричества выключено. По умолчанию у прибора стоит 0.
