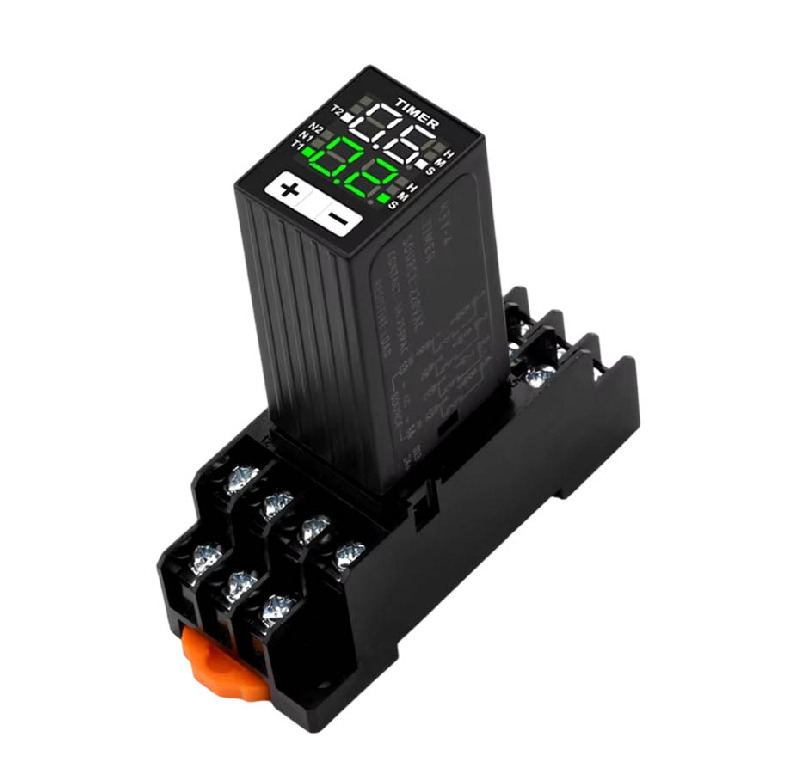

Реле времени цифровое H3Y-4-SX, 0.1сек-990ч, 220VAC

Реле времени H3Y-4-SX предназначается для задержки подачи питания, либо для выключения нагрузки через заданный промежуток времени.

Напряжение питания 220 Вольт.

Коммутируемое напряжение 250 Вольт.

Коммутируемый ток 5 Ампер.

Потребляемая мощность: 1.5 ВА

Колодка в комплекте.

Схема подключения:

Иинструкция по настройке H3Y-4-SX:

Устройство имеет 4 режима работы (можно совмещать):

n1 - задержка включения

n2 - задержка отключения

n3 - циклический таймер T1=T2 (начинает с задержки включения)

n4 - циклический таймер T1=T2 (начинает с задержки отключения)

Для выбора нужного Вам режима зажмите кнопки + и - на 3 секунды, кнопкой - выберите нужный для Вас режим работы.

Настройка временного интервала.

Длительным нажатием (3 сек.) кнопки + войдите в режим выбора единицы счета времени (секунды, минуты, часы), кнопкой + измените на нужную Вам единицу.

Для изменения единиц режима Т2 нажмите кнопку -, кнопкой - измеените на нужную Вам единицу.

Настройка чисел отсчета .

Кнопка + увеличивает число отсчета, кнопка - уменьшает число отсчета. Просто короткими нажатиями меняйте до нужного Вам числа.

Для изменения чисел в режиме Т2 удерживайте кнопку -, далее так же кнопка + увеличивает, кнопка - уменьшает число отсчета.

Если более 5 секунд вы не трогаетe клавишы настроек, режимы сохраняется.

Габаритные размеры:
