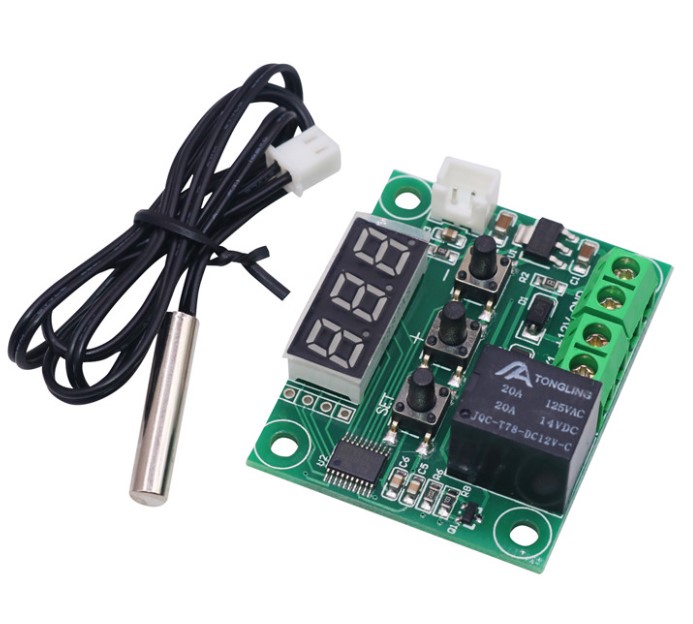

Цифровой терморегулятор XH-W1209 (12V) с датчиком

Цифровой терморегулятор  XH-W1209  — это устройство предназначенное для поддержки температур в заданном диапазоне. Используется в разных системах автоматизации (инкубаторов, теплицах, системах отопления, бойлер и так далее).

Технические характеристики

► Напряжение питания: 12 В
► Потребляемая мощность: 35 мА (65 мА при замкнутом реле)
► Максимально переключаемый ток: 5 А
► Максимальное напряжение на контактах: 250 В
► Температурный диапазон: -50 ºС … +110 ºС
► Точность управления: 0.1 ºС
► Гистерезис точность: 0.1 ºС
► Частота обновления: 0.5 с
► Терморезистор: NTC (10К 0.5%, водонепроницаемый)
► Количество реле: 1 шт.
► Влажность: 20 % … 85 %

Общие сведения

На терморегуляторе расположен трех разрядный индикатор (HS310281K), который позволяет отобразить температуру  от -50 ºС до +110 ºС. (температура -10ºС до -50ºС и 100ºС до 110ºС отображает без десятичной доли), что достаточно для бытового использования. Так же, на плате предусмотрен красный светодиод «LED1» который дублирует включение реле.
Терморегулятор поддерживает два режима работы «C» (охлаждение) и «H» (нагрев), изменение режима осуществляется тремя кнопками управления.

Назначение кнопок
►  «SET» — выбор режима работы и настройка параметров
► «+» — увеличение параметра
► «-» — уменьшение параметра

Пример: При режиме работы «С» и установленной температуре 25ºС, реле сработает при достижении температуре 25ºС а отключиться при 23ºС

Настройки термостата (XH-W1209)

Для входа в режим настройки необходимо удерживать кнопку «SET» в течении 5 секунд, после чего кнопкой «+» или «—» выберем настраиваемое меню (P0 . . . P6). Для входа и выхода с меню, необходимо кратковременно нажать кнопку «SET«.

PO — Режим работы термостата
В данной меню устанавливается режим работы «С — охлаждение» или «H — нагрев«, если выбран режим «C«, реле сработает, когда температура упадет до заданного значения.  Если выбран режим «H«, то реле сработает когда при повышении температуры до заданного значения будет активировано реле температуры.

P1 — Настройка гистерезиса
В данном меню настраивается гистерезис (разница между температурой включения и выключения), значение от 0.1 °C до 15.0 °C, по умолчанию 2 °C, шаг изменения 0.1 °C. Например, если установлено значение в 2 °C, а температура работы 20 °C и режим «H«, то при температуре 22 °C, термостат отключит нагрев, а при температуре 18 °C включит нагрев.

P2 — Верхний предел температуры
Установка верхнего предела температуры значение от -45 °C до 110 °C, по умолчанию 110 °C, шаг изменения 1 °C.

P3 — Нижний предел температуры
Установка нижнего предела температуры значение от -50 °C до 105 °C, по умолчанию 110 °C, шаг изменения 1 °C.

P4 — Корректировка температуры
В данном меню можно откалибровать показания термометра, конечно если у вас есть образцовый термометр, значение от -7 до 7, по умолчанию 0, шаг изменения 1.

P5 — Задержка включения реле
В этом меню, устанавливается задержка включения 0 … 10 минут.

P6 — Верхний придел температуры отключения
Меню настройки аварийного превышения температуры от 0 °C до +110 °C, по умолчанию выключен «OFF«.

Сброс на заводские параметры:
► Отключить питание
► Нажмите и удерживайте «+» и «-»
► Включите питание
На дисплее появится надпись 888, настройки сброшены.
