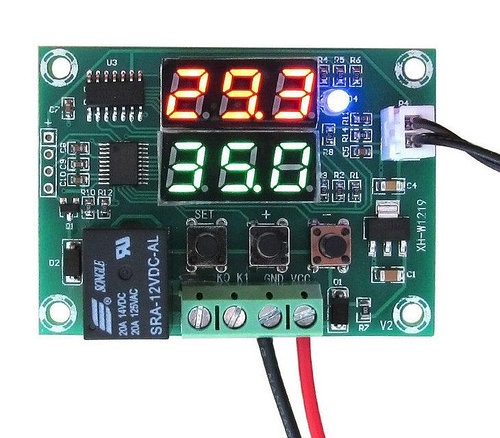

Цифровой терморегулятор XH-W1219 (12V) с датчиком

Артикул: 0544
Цифровой терморегулятор XH-W1219 (12V) с датчиком
(0)
493 руб.
Наличие: 5 шт
Обновлено: 20.05.24
шт

Программируемый терморегулятор предназначен для контроля температуры в диапазоне от -50°С до +110°С. Он может работать в паре с нагревателем или охладителем. Идеален для небольшой домашней автоматизации.

Термостат может быть использован как в домашних, так и промышленных условиях.
Поместите чувствительный элемент датчика в среду измерения. Чувствительный элемент находится в металлической герметичной колбе, потому может использоваться в агрессивной среде. Длина кабеляz от чувствительного элемента до модуля 50 см.

Для подключения питания на плате термостота есть две клеммы зажима, обозначенные +12V (напряжение питания) и GND (общий контакт). Для подключения нагревателя/охладителя  также есть две клеммы зажима. Коммутация нагревателя/охладителя происходит через реле . Когда реле замкнутое – горит красный светодиод, обозначенный LED.

Терморегулятор имеет два LED дисплея с тремя знаками каждый, на верхнем дисплее отображается текущая измеряемая температура с датчика, на нижнем температура включения или отключения реле.

Когда все собрано, можно приступать к настройке и работе. После подачи питания на дисплее будет отображаться текущее и заданное значение температуры. При температуре до 100°C на дисплее будет отображаться значение с десятыми долями градуса Цельсия, после 100°C целое число.

Настройки терморегулятора сохраняются в энергонезависимую память микроконтроллера и отключения питания прибора их не меняет.

Технические характеристики:

  • Диапазон: -50 ~ 110 С
  • Точность: 0.1 по Цельсию
  • Датчик: NTC10K в водонепроницаемом корпусе
  • Длина кабеля: 0.5 м
  • Напряжение питания: 12 в постоянного тока
  • Выход: релейный выход 20A (12-125 В) 10А (220 В)
  • Гистерезис: 0.1 ~ 30 по Цельсию
  • Задержка запуска: 0-10 мин
  • Калибровка температуры: -10 ~ 10 по Цельсию
  • Размеры: 60*43*16 мм


Для входа в режим программирования необходимо удерживать 3 секунды кнопку SET, после чего с помощью кнопоки "+" или "-" выбрать пункт меню из списка ниже. Для Сохранения настроек нужно нажать и удерживать кнопку SET, или же не нажимать никакие кнопки в течение 10 секунд. Для возврата к установкам по-умолчанию нужно нажать и удерживать кнопку "+".

Параметры программирования XH-w1219

Код Параметр Настройка Заводская установка
Р0 Режим (охлаждения/нагрев) C/H C
Р1 Гистерезис 0.1 - 30 2
Р2 Корекция температуры -10 - +10 0
Р3 Задержка запуска 0 - 10 минут 0
Р4 Сигнализация высокой температуры -50 - +100 +110
