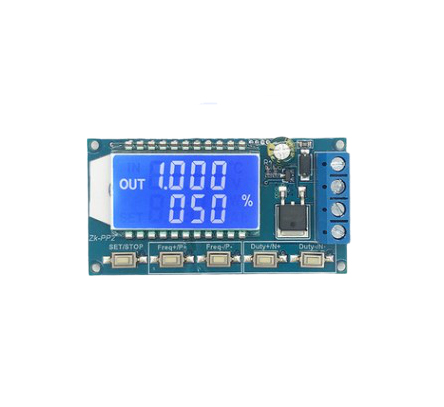

ШИМ генератор сигналов ZK-PP2 3.3V-30V с дисплеем (регулировка частоты)

ШИМ генератор сигналов ZK-PP2 3.3V-30V с дисплеем (регулировка частоты).

Данный модуль может быть использован для:

-Регулировки яркости светодиодов.

-Регулировки скорости электродвигателя

-Управления электромагнитным клапаном

-Управления оборудованием для включения и задержки запуска нагрузки

Особенности:

Может напрямую управлять светодиодом , двигателем, электромагнитным клапаном и другими нагрузками

Два режима работы:

Режим ШИМ - частота ( непрерывная), рабочий цикл, количество импульсов регулируется;

Импульсный режим PULSE - время положительной длительности импульса, время отрицательной длительности импульса, время начала задержки включения и количество импульсов регулируются.

С кнопкой запуска и остановки, может контролировать выход и остановку сигнала

Широкий диапазон входного напряжения 3,3-30 В, 5,08 мм клеммная проводка

Технические параметры:

Рабочее напряжение: 3,3 ~ 30 В ( обратите внимание, что положительные и отрицательные полюсы не следует менять местами, иначе они могут выгореть )

Диапазон частот: 1 Гц ~ 150 кГц, точность составляет около 2%. Регулятор скорости двигателя обычно выбирает 20 кГц

Диапазон рабочего цикла: 0-100%, шаг 1%

Количество импульсов: 1-9999 или бесконечно (для бесконечности отображается «----» )

Время задержки вывода: 0,000 с-9999 с, минимум можно установить 1 мс

Длительность положительного и отрицательного импульса: 0,000 с-9999 с, минимальное значение может быть установлено 1 мс

Выходная нагрузочная способность: менее 8А (трубка переключателя MOS)

Выходная амплитуда: амплитуда равна напряжению питания ( OUT + напрямую подключен к модулю V + )

Размер продукта: 60мм * 32мм * 10мм

Модуль имеет два режима работы:

1 Режим ШИМ (на дисплее отображается «%» для режима ШИМ ) Заводским режимом по умолчанию является режим ШИМ, частота задается с помощью кнопок FREQ + и FREQ, рабочий цикл- кнопками DUTY + и DUTY, кнопка STOP- задержка управляющего сигнала. Заводская частота по умолчанию составляет 1 кГц, а коэффициент заполнения равен 50%.

Если вы хотите переключиться в импульсный режим PULSE, нажмите и удерживайте кнопку SET (более 6 секунд), не отпускайте, вы увидите изменение экрана, исчезнет «%», это режим PULSE. Импульсный режим ИМПУЛЬС ( в режиме ИМПУЛЬС не отображается «%» на правой стороне дисплея ) Кнопки P + и P- устанавливают время положительной длительности импульса, кнопки N + и N- устанавливают время отрицательной длительности импульса, единица измерения - секунды, короткое нажатие кнопки STOP для управления выводом или остановкой сигнала, заводская ширина импульса равна 0,5 секунды.

Установка количества импульсов и времени задержки - В режиме PULSE нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите, войдите в интерфейс настройки количества импульсов и времени задержки, на экране отобразится SET, он будет выключен и очищен после входа. Выходной импульс; кнопки P + и P- устанавливают время задержки, кнопки N + и N- устанавливают номер импульса, заводская задержка по умолчанию равна 0 секундам, число импульсов бесконечно (дисплей ----);

Нажмите и удерживайте кнопку в течение 2 секунд, автоматически вернитесь к интерфейсу импульсов, нажмите кнопку СТОП, после истечения установленного времени задержки начните отправку заданного количества импульсов. Если количество импульсов отправлено, будет автоматически выведено 0, если период не отправлен, нажмите кнопку СТОП. Выходной импульс будет отключен и очищен, а количество установленных импульсов будет выдаваться при каждом запуске. Все параметры настройки не теряются при отключении.
