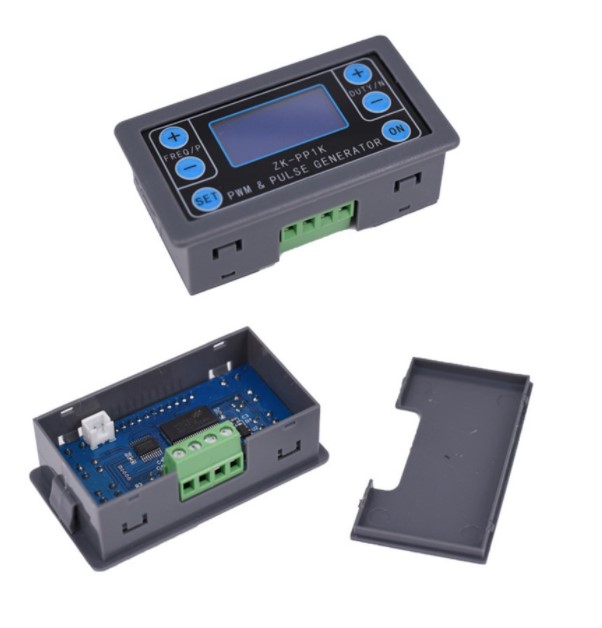

ШИМ генератор импульсов ZK-PP1K

ZK-PP1K генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и на выходных. используется в качестве источника сигнала или источника возбуждения для тестирования. широко используется в производственной практики и технологии.

 Особенности:

    1> .Двойной режим: режим ШИМ и режим ИМПУЛЬС

    2>. ЖК-дисплей высокой четкости

    3> .Поддержка регулировки частоты

    4> .Поддержка регулировки рабочего цикла

    5>. Высокая точность обнаружения

    6> .Поддержка функции энергосбережения

    7> .1-канальный выходной сигнал

    8> .Поддержка обратной защиты

    9> .Поддержка включения / отключения вывода

 Параметры:

    1> .Название продукта: Генератор сигналов ШИМ ZK-PP1K

    2>. Модель: ZK-PP1K

    3> .Рабочее напряжение: 3,3 В-30 В постоянного тока

    4>. Диапазон частот: 1 Гц ~ 150 кГц

    5>. Точность частоты: 2%

    6>. Диапазон рабочего цикла: 0,00% -100%

    7>. Выходной ток: <30 мА

    8>. Количество импульсов: 1 ~ 9999 или бесконечное

    9>. Время задержки: 0,000 с ~ 9999 с

    10>. Ширина импульса: 0,000 с ~ 9999 с

    11>. Точность времени: 1 мс

    12>. Выходная амплитуда: такая же, как и входное напряжение

    13>. ​​Рабочая температура: -20 ℃ ~ 85 ℃

    14> .Влажность в работе: 0% ~ 95% относительной влажности

ШИМ:

  1.1>. Это режим ШИМ при отображении «%».

        1,2>. Заводским режимом по умолчанию является режим ШИМ.

        1.3>. Кнопки FREQ + и FREQ- используются для установки выходной частоты. Пользователь может коротко нажать на установленное значение в минимальных единицах или удерживать нажатой для непрерывной настройки. Диапазон частот от 1 Гц до 150 кГц.

        1.4>. Кнопки DUTY + и DUTY- используются для установки выходного рабочего цикла для частоты. Пользователь может коротко нажать на установленное значение в минимальных единицах или удерживать нажатой для непрерывной настройки. Диапазон рабочего цикла составляет от 0,00% до 100%.

        1,5> .Коротко нажмите кнопку «ON», чтобы включить или выключить выход. Он активируется, когда отображается символ «OUT» слева. Он отключается, если на дисплее нет символа «OUT», и модуль выводит 0 В.

        1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл составляет 50%.

        1,7>. Переключение режима работы: удерживайте нажатой кнопку «SET» около 6 секунд. Затем он войдет в режим ИМПУЛЬС, если символ «%» исчезнет справа.

    2> .ИМПУЛЬСНЫЙ режим: ширина импульса, задержка, количество импульсов

        2.1>. Это режим ШИМ без символа отображения «%».

        2.2>. Кнопки P + и P- используются для установки времени для положительной ширины импульса. Отображается в первой строке. Диапазон установки времени составляет 0,000 ~ 9999 сек.

        2.3>. Кнопки N + и N- используются для установки времени для отрицательной длительности импульса. Отображается во второй строке. Диапазон установки времени составляет 0,000 ~ 9999 с.

        2.4> .Короткое нажатие кнопки «ON» для включения или выключения выхода. Выход активирован, когда отображается символ «OUT» слева. Выход отключен, если на дисплее нет символа «OUT», и модуль будет выводить 0 В.

        2,5>. Заводская ширина положительного импульса по умолчанию составляет 0,5 секунды, а ширина отрицательного импульса - 0,5 секунды.

        2,6>. Нажмите и удерживайте кнопку «SET» в течение 2 секунд, чтобы ввести количество импульсов и время задержки. На экране отобразится символ «SET» в нижнем левом углу. Примечание: в этом режиме выход будет отключен и выведен пульс будет очищен.

        2.7>. Кнопки P + и P- используются для установки времени задержки. Диапазон установки времени составляет 0,000 ~ 9999 сек.

        2.8>. Кнопки N + и N- используются для установки количества импульсов. Диапазон установки: 1 ~ 9999 или бесконечность.

        2.9>. Заводское время задержки по умолчанию составляет 0 секунд, а количество импульсов бесконечно (отображается «----»).

        2.10>. Автоматический возврат к импульсному интерфейсу нажатием кнопки «SET» в течение 2 секунд.

        2.11>. Коротко нажмите кнопку «ВКЛ», чтобы по истечении установленного времени задержки, а затем запустите вывод установленного количества импульсов.

        2.12>. Он автоматически выводит 0 В., если количество импульсов отправлено. Выход будет отключен и очистить номера импульсов, если нажать кнопку «ВКЛ» во время вывода.

        2.13>. Количество установленных импульсов выводится каждый раз, когда модуль включается, а затем останавливает вывод или нажимает кнопку «ON» для перезапуска.

Практическое применение:

    1>. Выход ШИМ 20 кГц, 60%: выберите режим ШИМ. Установите частоту 20,00 и рабочий цикл 060%.

    2> .Включение выхода 0,6 с, выключение 0,2 с, бесконечный цикл: выберите режим ИМПУЛЬС. Установите ширину положительного импульса на 0,600 и ширину отрицательного импульса на 0,200. Время задержки на 0,000. Количество импульсов на '----'.

    3>. Задержка 5 с после включения питания или нажатия кнопки «ВКЛ». Затем выход включается 0,6 с, ВЫКЛ 0,2 с, бесконечный цикл: выберите режим ИМПУЛЬС. Установите ширину положительного импульса на 0,600 и ширину отрицательного импульса на 0,200. Время задержки на 5.000 .Количество импульсов до '----'.

    4>. Задержка 5 с после включения питания или нажатия кнопки «ON». Затем выведите сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: выберите режим ИМПУЛЬС. Установите ширину положительного импульса на 0,010 и ширину отрицательного импульса на 0,010 Время задержки. до 5.000. Количество импульсов до 0100.

    5>. Задержка 5 с после включения питания. Затем сохраните выход: выберите режим ИМПУЛЬС. Установите ширину положительного импульса больше 0 (любое значение) и ширину отрицательного импульса на 0,000. Время задержки на 10,00. Количество импульсов на '----' .

 Действия:

    1>. Подключите к источнику питания.

    2>. Выберите режим работы, как указано в следующем руководстве.

    3>. Короткое или долгое нажатие кнопки «FREQ +» или «FREQ-» для установки параметра.

    4>. Короткое или долгое нажатие кнопки «DUTY +» или «DUTY-» для установки параметра.

    5> .Подключитесь к загрузке.
