ШИМ генератор с регулятором 5V-160V

Артикул: 3188

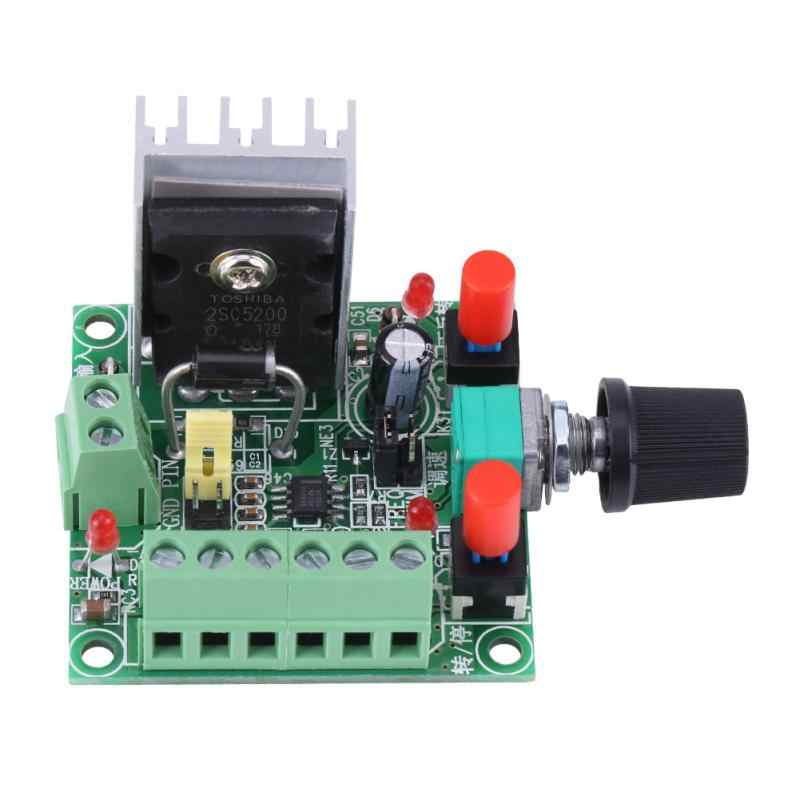

ШИМ генератор с регулятором 5V-160V
(0)
1 211 руб.
Наличие: 22 шт
Обновлено: 20.05.24
шт

 Этот модуль является импульсным генератором, который предоставляет шаговый драйвер в качестве сигнала.

PUL + и PUL-являются положительными и отрицательными импульсами; EN + и EN-являются положительными и отрицательными для включения; DIR + и DIR-являются положительными и отрицательными для направления. Шесть линий соединены с шестью портами драйвера, соответствующие импульсу, направлению и включению соответственно. Обратите внимание, что enabler на контроллере должен быть подключен к драйверу как положительным, так и отрицательным образом, если используется функция включения или остановки.

Скорость двигателя контролируется путем регулировки потенциометра.Контроллер имеет три частотных сигнала: высокий, средний и низкий, устанавливается перемычкой.Частота измерения может быть двумя портами PUL и common cathode terminal (GND). PUL + и PUL-импульсный положительный и отрицательный; EN + и EN-для включения положительных и отрицательных клемм; DIR + и DIR-являются положительными и отрицательными направлениями. Эти шесть проводов подключены для привода соответствующего импульса, направления, поэтому шесть портов возможны.
Источник питания: 15-160VDC или 5-12VDC. Если используется источник питания 5-12 В постоянного тока, положительный конец подключен к входу постоянного тока 5-12 В и отрицательный конец соединен с общим катодным концом.

Технические характеристики:
Напряжение питания: 15-160 В/5-12 В
Частота: высокая: 5,8 кГц-127 кГц, средняя: 590 Гц-15,8 кГц, низкая: 82 Гц-2,3 кГц
Размер продукта: 73*51*37 мм/2,87*2,01*1,46"
