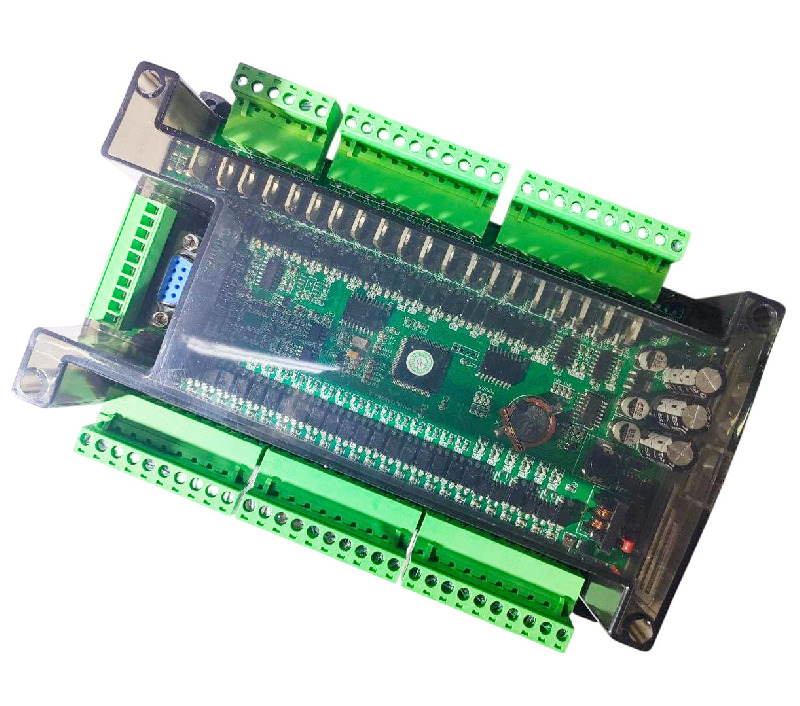

ПЛК MS2N-48MT4AI2DI-2U RS485, 0-20mA, 60K, MOSFET (FX2N48MT4A2D)

MS2N-48MT4AI2DI-2U RS485, 60K, 0-20mA (FX2N48MT4A2D) - это программируемый логический контроллер (ПЛК), компактный, но мощный, предназначенный для промышленной автоматизации.

Технические характеристики:

Напряжение питания: 20.4-28.8 Вольт /1 Вт.

Выходное напряжение: 24 Вольта 1 Ампер.

48 цифровых каналов (28 входов, 20 выходов).

Тип выходов: "MT" — транзисторные (MOSFET), что означает:

Высокую скорость переключения (до 100 кГц для ШИМ).

Поддержку стоковых (sinking) или истоковых (sourcing) выходов (NPN/PNP).

4 аналоговых входа (4A) – 0-20mA.

2 аналоговых выхода (2D) – 0-20mA.

Импульсный вход: 60К.

Часы реального времени.

Flash память при отключении устройства.

Инкрементальный ПИД.

Поддерживает протоколы RS, FX, MODBUS.

Интерфейс для связи RS485, RS232 (только с FX)..

Скорость выполнения команд 0.08 мкс на базовую операцию.

Програмное обеспечение для программирования: GX Works2, GX developed.

Размеры: 181 х 125 х 52 мм.

Подключение:

Питание:

L+ (24V) → Плюс источника питания.

L– (0V/GND) → Минус источника питания.

Заземление (PE) → Подключите к защитному заземлению.

Используйте стабилизированный источник питания.

Сечение проводов — не менее 0.5–1.5 мм².

Подключение цифровых входов (Sinking/Sourcing):

NPN-датчики

X0–Xnn → Подключаются к NPN-датчикам (например, индуктивным датчикам).

COM → Подключается к +24V.

PNP-датчики

X0–Xnn → Подключаются к PNP-датчикам.

COM → Подключается к 0V (GND).

Подключение транзисторных выходов (MOSFET, NPN):

Выходы Y0–Ynn — открытый коллектор (сток), подходят для управления реле, светодиодами, сервоприводами.

Y0, Y1, … Ynn → Подключаются к нагрузке (например, катушке реле).

COM → Подключается к +24V (для NPN-выходов).

Обязательно ставьте защитные диоды при управлении индуктивной нагрузкой (реле, соленоиды).

Подключение аналоговых входов (6A) и выходов (2D):

Аналоговые входы (0–10 В / 4–20 мА)

V+ (напряжение) / I+ (ток) → Сигнал с датчика.

COM → Общий провод.

Настройка перемычек (если есть) для выбора режима 0–10 В / 4–20 мА.

Аналоговые выходы (0–10 В / 0–20 мА)

Vout / Iout → Сигнал на исполнительное устройство (частотный преобразователь, клапан).

COM → Общий провод.

Комуникационные подключения (RS-485, RS-232):

RS-232 → Для программирования (кабель или USB-адаптер).

RS-485 → Для Modbus RTU (подключение датчиков, HMI).
