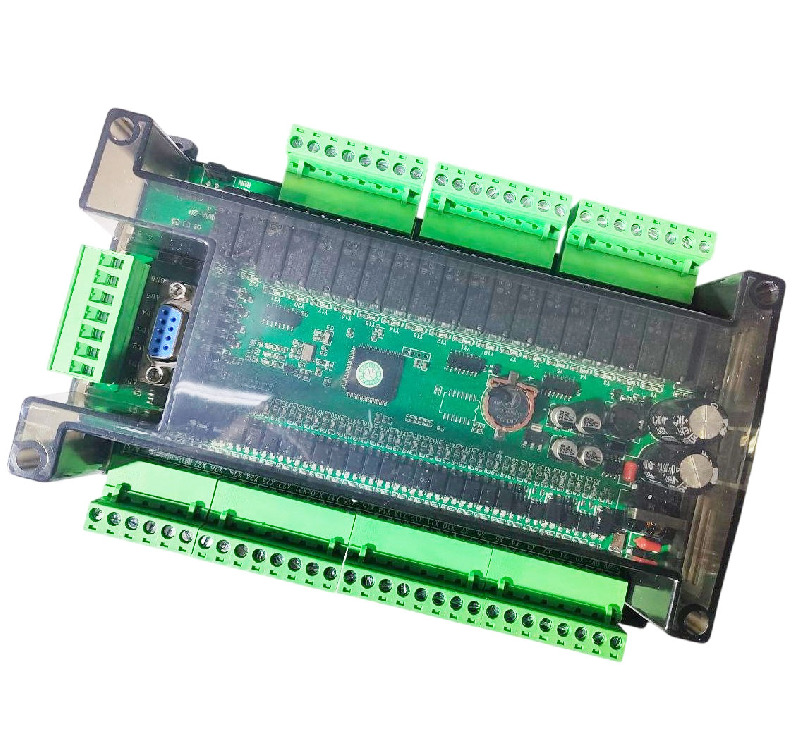

ПЛК MS2N-44MR6AV-2U/2V RS485, 0-10V, 60K, RELAY (FX2N44MR6A/V2)

MS2N-44MR6AV-2U/V2 RS485, 60K, 0-10V (FX2N44MR6A/V2) - это программируемый логический контроллер (ПЛК), компактный, но мощный, предназначенный для промышленной автоматизации.

Технические характеристики:

Напряжение питания: 20.4-28.8 Вольт /1 Вт.

Выходное напряжение: 24 Вольта постоянки, 220 Вольт переменки, 2 Ампера.

44 цифровых канала (24 входов, 20 выходов).

Тип выходов: "MR" --- релейный (электромеханическое реле), что означает:

Подходят для силовых нагрузок (пускатели, клапаны, ТЭНы)

Ресурс: 100,000 переключений

Нагрузочная способность: 2А на канал (резистивная нагрузка), 250V AC/30V DC максимум

6 аналоговых входов (6A) – 0-10V.

Импульсный вход: 60К.

Часы реального времени.

Flash память при отключении устройства.

Инкрементальный ПИД.

Поддерживает протоколы RS, FX, MODBUS.

Интерфейс для связи RS485, RS232 (только с FX)..

Скорость выполнения команд 0.08 мкс на базовую операцию.

Програмное обеспечение для программирования: GX Works2, GX developed.

Размеры: 181 х 125 х 52 мм.

Подключение:

Питание:

L+ (24V) → Плюс источника питания.

L– (0V/GND) → Минус источника питания.

Заземление (PE) → Подключите к защитному заземлению.

Используйте стабилизированный источник питания.

Сечение проводов — не менее 0.5–1.5 мм².

Подключение цифровых входов (Sinking/Sourcing):

Датчик PNP → X0 (вход) COM → 0V

Датчик NPN → X0 COM → +24V

Релейные выходы (10 точек)

Подключение нагрузки 220V:

Фаза (L) → [Нагрузка] → Y0 → Ноль (N)

Подключение через промежуточное реле:

Y0 → Катушка реле → 24V DC Контакты реле → Силовая нагрузка

Подключение аналоговых входов (6A) и выходов (2D):

Аналоговые входы (0–10 В / 4–20 мА)

V+ (напряжение) / I+ (ток) → Сигнал с датчика.

COM → Общий провод.

Настройка перемычек (если есть) для выбора режима 0–10 В / 4–20 мА.

Аналоговые выходы (0–10 В / 0–20 мА)

Vout / Iout → Сигнал на исполнительное устройство (частотный преобразователь, клапан).

COM → Общий провод.

Комуникационные подключения (RS-485, RS-232):

RS-232 → Для программирования (кабель или USB-адаптер).

RS-485 → Для Modbus RTU (подключение датчиков, HMI).
