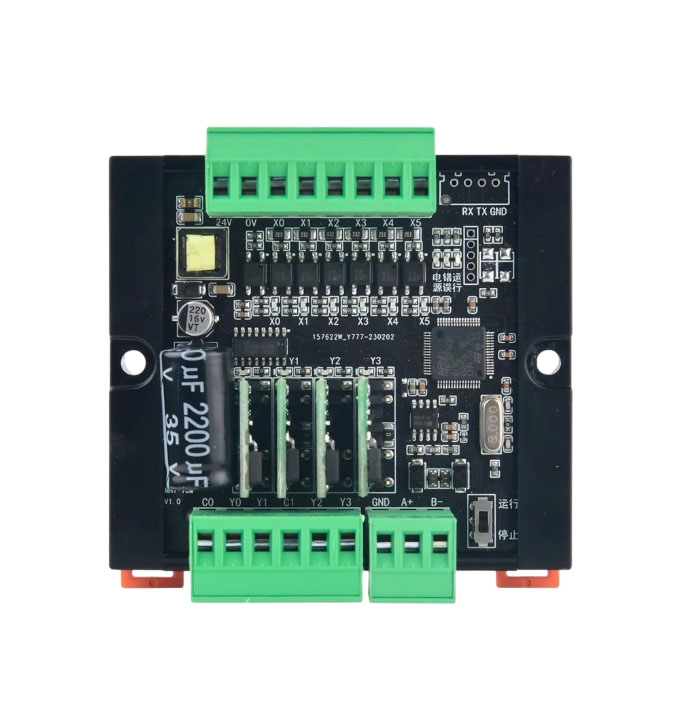

ПЛК Mini2N-10MT RS485, 5-24V, MOSFET (ST32F402)

MS2N-10MT — это компактный программируемый логический контроллер (ПЛК) от Lujie Technology, предназначенный для простых задач автоматизации.

Технические характеристики:

Напряжение питания: 12-24V DC

Потребляемый ток: ~100 мА

6 цифровых входов: 24 Вольта.

---4 транзисторных выхода (DO):

Тип: MOSFET (NPN)

Напряжение: 5-24V DC

Макс. ток: 0.5A на канал

Скорость переключения (до 1 кГц для ШИМ).

Поддерживает протоколы MODBUS-.RTU.

Интерфейс для связи RS485 ..

Возможность подключения HMI (через адаптер)

Процессор: ST32F402 32-битный

Скорость работы: ~1 мкс на операцию

Размеры: 76 х 85 х 40 мм.

Подключение:

Питание:

+24V ────[ПЛК: V+]

GND ────[ПЛК: COM]

Подключение цифровых входов:

NPN-датчики

+24V ────[Датчик]─── X0

COM ─── GND

PNP-датчики

GND ────[Датчик]─── X0

COM ─── +24V

Подключение транзисторных выходов (MOSFET, NPN):

Y0 ────[Нагрузка (реле, светодиод)]─── +24V

Для индуктивных нагрузок (реле, соленоиды) добавьте защитный диод!
