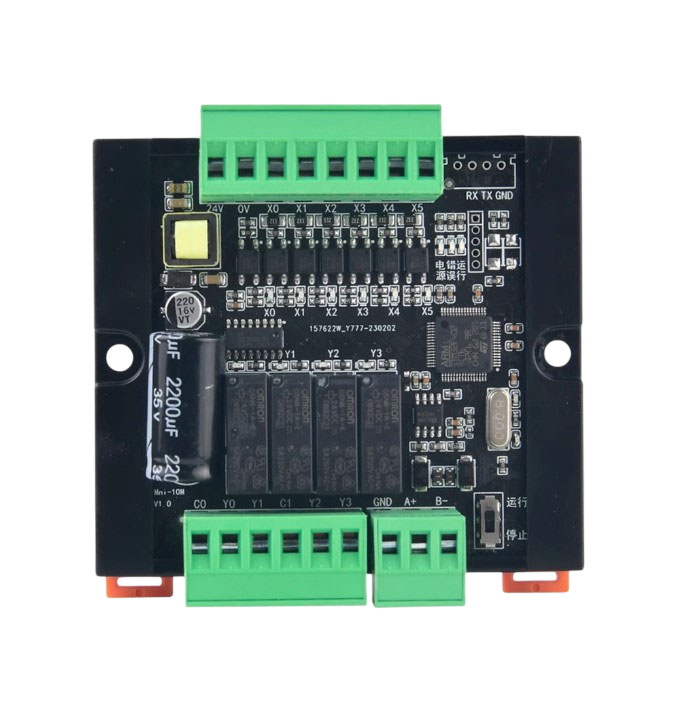

ПЛК Mini2N-10MR RS485, 5-24V, RELAY (ST32F402)

MS2N-10MR — это компактный программируемый логический контроллер (ПЛК) от Lujie Technology, предназначенный для простых задач автоматизации, оснащена релейными выходами, что делает её более подходящей для управления силовыми нагрузками.

Технические характеристики:

Напряжение питания: 12-24V DC

Потребляемый ток: ~100 мА

4 релейных выхода (DO):

Тип: Электромеханические реле

Напряжение: до 250V AC / 30V DC

Макс. ток: 5A

Ресурс: ~100 000 переключений

Поддерживает протоколы MODBUS-.RTU.

Интерфейс для связи RS485 ..

Возможность подключения HMI (через адаптер)

Процессор: ST32F402 32-битный

Скорость работы: ~1 мкс на операцию

Размеры: 76 х 85 х 40 мм.

Подключение:

Питание:

+24V ────[ПЛК: V+]

GND ────[ПЛК: COM]

Подключение цифровых входов:

NPN-датчики

+24V ────[Датчик]─── X0

COM ─── GND

PNP-датчики

GND ────[Датчик]─── X0

COM ─── +24V

Релейные выходы

Y0 ────[Нагрузка (лампы, двигатели, ТЭНы)]─── ~220V

Для индуктивных нагрузок (реле, соленоиды) используйте варисторы или RC-цепи!
