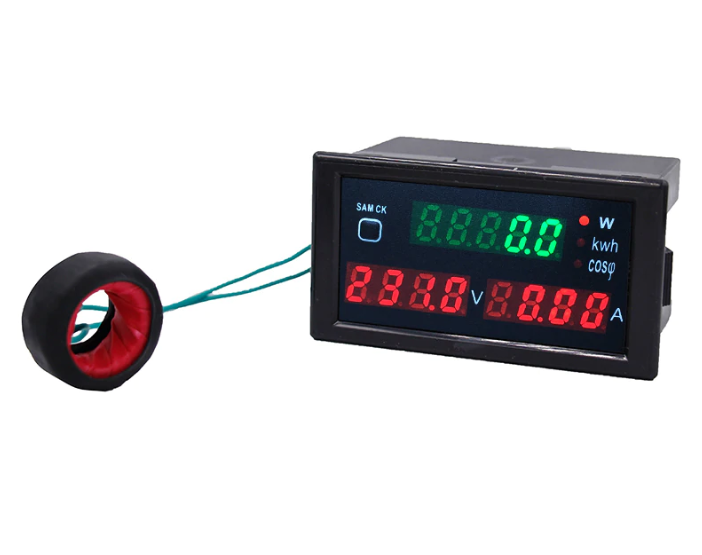

Универсальный измеритель DL69-2047 (AC80-300 Вольт)

Многофункциональный цифровой измеритель DL69-2047

Многофункциональный цифровой измеритель используется для измерения переменного напряжения, переменного тока, активной мощности, электрической энергии и мощности.

Технические параметры:

- Точность: 1% ± 2 слова.
- Режим отображения:

- Четыре красных индикатора на 0,32 дюйма слева-переменное напряжение.
Четыре красных индикатора на 0,32 дюйма справа-активный ток.
Пять зеленых индикаторов на 0,32 дюйма-потребление электрической энергии ( мощность).
- Скорость обновления показаний 2 раза в секунду.


Характеристики:
Напряжение АС: от 80 до 300 Вольт.
Ток АС: 0-100.0 Ампер ( точность измерения до 100 ампер 0,01А, свыше 100 ампер 0,1А).
Активная мощность: 0-30000 Ватт.
Электрическая энергия: 0,000-99999 кВт-ч.
Мощность: 1.000-0.000.

Коэффициент мощности: 1.000-0.000.

Способ применения:

1. Подключите вторичный трансформатор к синей клемме и пропустите провод через отверстие в трансформаторе тока. как график.
2. Подключите измерительное напряжение к зеленой клемме.
3. При включении питания прибор отобразит результат измерения напряжения, тока и мощности. Затем каждый раз, когда вы нажимаете кнопку SAMСК, результат измерения активной мощности будет изменяться на электрическую энергию, мощность и активную мощность по очереди.
4. Для сброса показаний электрической энергии, вы должны нажать кнопку SAMСК и позволить счетчику отображать электрическую энергию (электрическая энергия индикаторной лампы (кВт)), затем нажать и удерживать кнопку SAMСК в течение пяти секунд. тогда электрическая энергия будет равна нулю и начнется новый период накопления.
5. После выключения счетчик может сохранить значение электрической энергии и продолжить накопление данных при следующем включении счетчика.

Внимание!!!!!! с осторожностью подключайте прибор, нет защиты от неправильного подключения!!!!! Синяя клема для подключения вторичного трансформатора. Зеленая клемма для подключения устройств, чьи показания вы измеряете!!!!!!

 Измеритель может использоваться только для измерения электроэнергии с частотой 50 Гц переменного тока!
